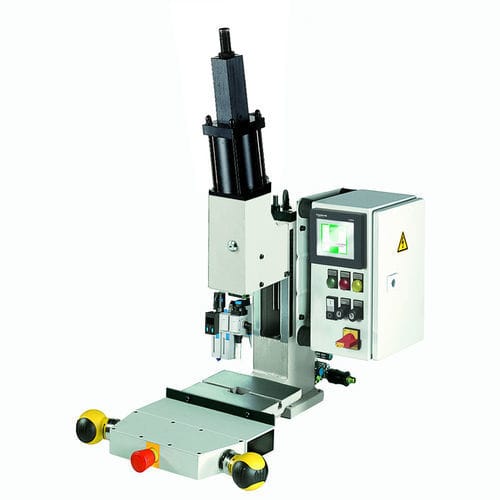

Presse pneumatique 20 KHKP

à genouillèreà contrôle manuel

Présentation du produit

• Désignation du modèle : 20 kN KHKP
• Type : Presse à genouillère pneumatique
• Commande : Manuelle

Table des dimensions
A2 : 800
B : 580
C : 415
D : 200
E : 200
F : 120
G : 75
U : 21
V : Ø 10 H7
X : 60-225
X1 : 0-60
Ymax : 890

Livraisons / Variantes de base

• Presse standard avec hauteur d'installation agrandie
• Presse standard sans accessoires
• Presse standard avec gorge agrandie

Accessoires

• Goujon de serrage sans collerette
• Goujon de serrage avec collerette
• Table ronde division 2–24, adaptée aux presses avec commande SpiceFlex / D-Con
• Pédale câblée avec prise pour SpiceFlex / D-Con
• Plateau changeur pour table tournante avec perçage (uniquement avec RT)
• Commande de sécurité deux mains ZS08
• Commande de sécurité deux mains ES07
• SpiceFlex modulaire
• Série SE pour commande de sécurité deux mains simple

Table coulissante

• Table coulissante haute capacité, mécanique
• Table coulissante haute capacité, mécanique avec verrouillage
• Table coulissante haute capacité, mécanique avec commande électropneumatique

Exclusivité GECHTER
Guidage prismatique réglable sans jeu. La pièce serrée peut être retirée vers l'avant sans endommager le goujon de serrage.

Caractéristiques / spécifications techniques

• Type de presse : Presse à genouillère pneumatique
• Commande : Manuelle
• Portée (overhang) : 120 mm
• Hauteur d'installation réglable : 60 mm - 220 mm
• Course : 0 mm - 60 mm
• Génération de force : Vérin pneumatique - Levier à genouillère
• Force max. en PMB : 20 kN
• Pression de service : 6 bar
• Alésage de localisation : Ø 10 H7
• Pièce serrée : Pièce de serrage amovible
• Guide anti-torsion : Guide prismatique
• Réglage du jeu du guide : Par vis de réglage
• Couple de serrage par vis d'assemblage du guidage : 90 Nm
• Raccord pneumatique : 1/4''
• Commande deux mains ES07 : Option
• Commande deux mains ZS08 : Option
• Commande deux mains Spice Flex : Option
• Force de pressage : 20 kN
• Couleur standard : RAL 7035
• Poids : 43 kg
