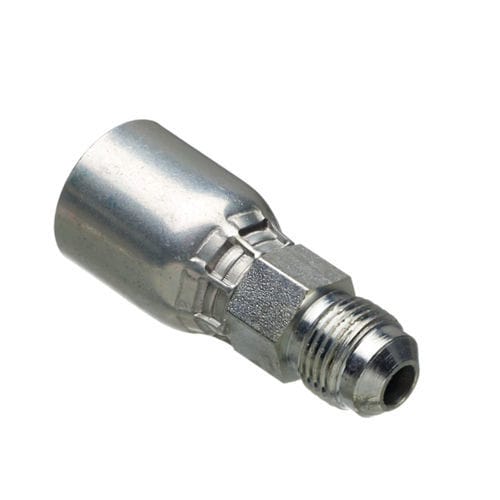

Raccord pour huile hydraulique GLX

à compressionen acier

Présentation du produit

• Les raccords GLX sont des raccords de tuyau sertis en acier conçus pour une utilisation sur les tuyaux renforcés textiles Gates et assemblages équivalents.
• Pression de service jusqu'à 1000 psi.
• Disponibles avec plusieurs terminaisons, tailles de filetage et diamètres intérieurs.

Applications

• Systèmes hydrauliques et de transfert de fluides industriels
• Assemblages de tuyaux OEM et pièces de rechange

Caractéristiques principales

• Conception sertie pour une fixation sûre du tuyau
• Corps en acier avec large choix de terminaisons
• Revêtement TuffCoat™ offrant une meilleure résistance à la corrosion (déclarée +347 % vs norme SAE)
• Compatibilité avec les tuyaux renforcés textiles et plusieurs tailles de filetage
• Gamme étendue de produits (107 variantes listées)

Pièces (extrait)
Réf. | Réf. produit | Désignation | Diamètre intérieur (in) | Diamètre intérieur (mm) | Filetage
G44170-1010/10GLX-10FJX | 710700305 | G44170-1010 10GLX-10FJX | 0.626 | 15.9 | 7/8-14
G44170-1010X/10GLX-10FJX XBULK | 71070030 | G44170-1010X 10GLX-10FJX XBULK | 0.626 | 15.9 | 7/8-14
G44100-1008/10GLX-8MP | 710700195 | G44100-1008 10GLX-8MP | 0.626 | 15.9 | 1/2-14
G44100-1008X/10GLX-8MPXBULK | 71070019 | G44100-1008X 10GLX-8MP XBULK | 0.626 | 15.9 | 1/2-14
G44170-1212/12GLX-12FJX | 710700315 | G44170-1212 12GLX-12FJX | 0.752 | 19.1 | 1 1/16-12
G44170-1212X/12GLX-12FJX XBULK | 71070031 | G44170-1212X 12GLX-12FJX XBULK | 0.752 | 19.1 | 1 1/16-12
G44110-1212/12GLX-12FP | 710700465 | G44110-1212 12GLX-12FP | 0.752 | 19.1 | 3/4-14
G44111-1212/12GLX-12FPX | 710700395 | G44111-1212 12GLX-12FPX | 0.752 | 19.1 | 3/4-14
G44111-1212X/12GLX-12FPX XBULK | 71070039 | G44111-1212X 12GLX-12FPX XBULK | 0.752 | 19.1 | 3/4-14
G44110-1212X/12GLX-12FPXBULK | 71070046 | G44110-1212X 12GLX-12FP XBULK | 0.752 | 19.1 | 3/4-14

Spécifications techniques

• Famille de produits : GLX Couplings
• Conçu pour une utilisation sur les tuyaux renforcés textiles Gates
• Pression de service maximale : jusqu'à 1000 psi
• Matériaux : raccords en acier (diverses terminaisons disponibles)
• Revêtement : TuffCoat™ — résistance à la corrosion déclarée +347 % vs norme SAE
• Large éventail de tailles de filetage et de diamètres intérieurs disponibles (exemples fournis dans le tableau des pièces)

Commande et références

• Nombre de variantes listées sur la page : 107 articles
• Identifiant de base du produit sur la page : 7107-000000-000002
