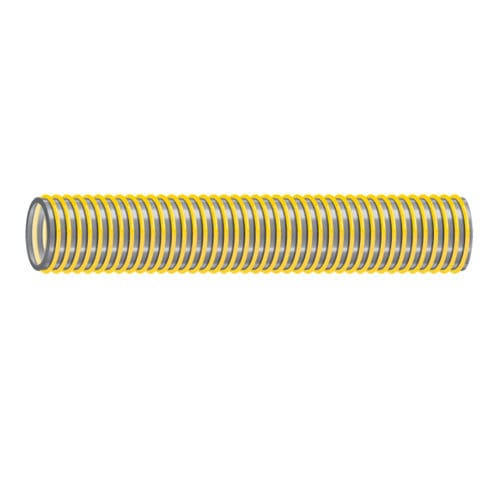

Tuyau flexible pour carburant Fuel Master™

en PVClisse

Présentation du produit
Manchon en PVC gris souple conçu pour s'adapter au Gates Vapor Recovery Hose et offrir une surface lisse pour le serrage des colliers sur les assemblages de tuyaux. Disponible en variantes de 100 ft et en longueurs courtes pour réparation ou assemblage.

Pièces / variantes (résumé)

• 1-1/2X100 FUEL PVC VAP REC 5SD | Réf produit : 77447015 | Ø int. : 1,5 in (38.1 mm) | Ø ext. : 1.88 in (47.8 mm) | Longueur : 100 ft | Pression max : 5 psi (0.3 bar)
• 2X100 FUEL PVC VAPOR REC 5SD | Réf produit : 77447020 | Ø int. : 2.0 in (50.8 mm) | Ø ext. : 2.43 in (61.7 mm) | Longueur : 100 ft | Pression max : 5 psi (0.3 bar)
• 3X100 FUEL PVC VAP REC 5SD | Réf produit : 77447030 | Ø int. : 3.0 in (76.2 mm) | Ø ext. : 3.54 in (89.9 mm) | Longueur : 100 ft | Pression max : 5 psi (0.3 bar)
• 4X100 FUEL PVC VAP REC 5SD | Réf produit : 77447040 | Ø int. : 4.0 in (101.6 mm) | Ø ext. : 4.56 in (115.8 mm) | Longueur : 100 ft | Pression max : 5 psi (0.3 bar)
• 5X100 FUEL PVC VAP REC 5SD | Réf produit : 77447050 | Ø int. : 5.0 in (127.0 mm) | Ø ext. : 5.51 in (140.0 mm) | Longueur : 100 ft | Pression max : 5 psi (0.3 bar)
• 6X100 FUEL PVC VAP REC 5SD | Réf produit : 77447060 | Ø int. : 6.0 in (152.4 mm) | Ø ext. : 6.52 in (165.6 mm) | Longueur : 100 ft | Pression max : 5 psi (0.3 bar)
• 3X3FT FUEL MASTER PVC VAPOR RECOVERY 5SD SLEEVE | Réf produit : 77448030 | Ø int. : 3.0 in (76.2 mm) | Ø ext. : non spécifié | Longueur : 3 ft | Pression max : non spécifié
• 4X3FT FUEL MASTER PVC VAPOR RECOVERY 5SD SLEEVE | Réf produit : 77448040 | Ø int. : 4.0 in (101.6 mm) | Ø ext. : non spécifié | Longueur : 3 ft | Pression max : non spécifié

Utilisation et remarques

• Conçu pour être posé sur le Gates Vapor Recovery Hose afin de protéger le tuyau et offrir une surface lisse pour les colliers et raccords.
• Les variantes de 100 ft sont fournies en longueur continue sur assemblage de tuyau ; les variantes 3 ft sont prévues pour réparation ou assemblage sur site.
• Pression de service maximale pour les variantes 100 ft : 5 psi (0.3 bar).
• Vérifier les références produit pour sélectionner le diamètre intérieur et la longueur adaptés à l'installation.

Caractéristiques / spécifications techniques

• Matière : PVC gris souple (manchon).
• Fonction : manchon pour récupération de vapeurs — protège le tuyau et offre une surface lisse pour le serrage des colliers.
• Références disponibles : 77447015, 77447020, 77447030, 77447040, 77447050, 77447060, 77448030, 77448040.
• Diamètres intérieurs disponibles (in/mm) : 1.5 in (38.1 mm), 2.0 in (50.8 mm), 3.0 in (76.2 mm), 4.0 in (101.6 mm), 5.0 in (127.0 mm), 6.0 in (152.4 mm).
• Diamètres extérieurs (in/mm) pour variantes 100 ft : 1.88 in (47.8 mm), 2.43 in (61.7 mm), 3.54 in (89.9 mm), 4.56 in (115.8 mm), 5.51 in (140.0 mm), 6.52 in (165.6 mm).
• Longueurs typiques : 100 ft pour variantes de type tuyau ; 3 ft pour variantes manchon.
