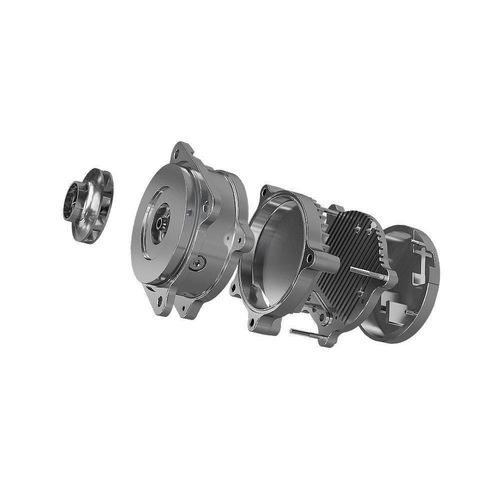

Pompe à hélice

pour liquide de refroidissementavec moteur électriquestationnaire

Présentation
Les pompes Gates pour centres de données sont conçues pour maximiser le débit de fluide dans un encombrement réduit tout en visant une efficacité énergétique et une fiabilité adaptées aux environnements critiques. Ces pompes transposent l'expertise Gates en gestion thermique aux systèmes de refroidissement des centres de données.

Principes de conception
Gates a défini l'architecture de la pompe en fonction des exigences applicatives et de la fiabilité à long terme en évaluant les configurations moteur à flux radial et à flux axial pour leurs caractéristiques électromagnétiques, thermiques et d'intégration. Les configurations à flux axial ont été retenues lorsque les objectifs de densité de couple et les contraintes d'intégration privilégiaient un moteur compact et à haut rendement. L'accent de conception porte sur l'étanchéité et l'isolation du moteur et de l'électronique vis-à-vis des risques d'intrusion de liquide de refroidissement.

Caractéristiques et avantages

• Conçues pour la fiabilité et optimisées pour l'efficacité dans les applications de refroidissement de centres de données.
• L'architecture moteur à flux axial offre la plus haute densité de puissance et un rendement supérieur — jusqu'à ~25 % d'amélioration par rapport à des moteurs à flux radial équivalents.
• Concept à rotor sec : rendement moteur, durabilité et fiabilité améliorés et réduction du NVH par rapport aux conceptions radiales standard.
• Compatibilité fluides : conçues pour une large gamme de liquides, y compris les mélanges PG25 et les liquides diélectriques.
• Designs modulaires et évolutifs pour réduire les délais de développement et faciliter la personnalisation.
• Capacités de double montage : disponibles en montage direct sur collecteur et en montage châssis pour une intégration flexible.
• Modèles étanches, compacts et évolutifs isolant le moteur/l'électronique du risque lié au liquide de refroidissement.

Pompe axiale triphasée (détails de la famille de produits)
Les conceptions de pompes axiales triphasées visent des débits volumétriques élevés avec une forte densité de puissance dans un ensemble compact. Les familles de cartes de commande sont isolées pour la protection contre la contamination. Les plages de puissance et de tension prises en charge sont décrites dans la documentation produit : puissances approximatives de 100 W à 6 kW et tensions d'entrée DC d'environ 12 V à 800 V. Ces pompes sont destinées aux configurations en rack 4U+ et en side‑car ; des conceptions de plus haute puissance (20 kW+) sont en développement pour des solutions à très grand débit.

Applications

• Conceptions de CDU en rack 4U+ nécessitant un fort débit dans un faible encombrement.
• CDU en side-car gérant des volumes de flux importants et plusieurs boucles de refroidissement avec de grands échangeurs à plaques.
• Tours et racks de refroidissement liquide à très grand débit (scénarios avec L/min très élevés par rack).
• Pompages de boucles secondaires et d'eau d'installation où un fort débit volumétrique à faible charge différentielle est requis.

Ressources et outils
La documentation produit et les ressources de support sont publiées pour cette famille de produits, y compris fiches produit et brochure de la gamme solutions data center. Des outils et calculateurs d'ingénierie (calculs débit/pression et guidage ThermalPro) sont fournis pour aider à identifier les options de pompe adaptées et les compromis de performance au niveau système.

Caractéristiques techniques / spécifications

• Topologie moteur : architecture moteur à flux axial (options rotor sec disponibles).
• Densité de puissance : amélioration du rendement moteur jusqu'à ~25 % vs conceptions à flux radial équivalentes.
• Gamme de puissance (indicative) : ~100 W à 6 kW (variantes de la famille produit) ; développement de modèles 20 kW+ en cours.
• Tension d'entrée (indicative) : ~12 V à 800 V DC (variantes selon produit).
• Options de montage : collecteur direct et châssis (capacité de double montage).
• Format : modèles compacts, étanches et évolutifs adaptés aux configurations rack 4U+ et side‑car.
• Compatibilité fluides : conçues pour une large gamme de coolants, y compris PG25 et fluides diélectriques.
• Protection : options de carte de contrôle isolée pour renforcer la protection contre la contamination et isoler l'électronique du liquide.
• Cas d'usage ciblés : CDU en rack, CDU en side‑car, refroidissement data center à très grand débit, pompes de boucles secondaires et d'installations.
