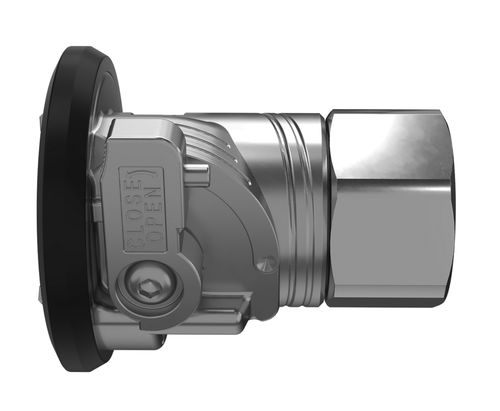

Raccord hydraulique

rapideen inox 304de lutte antifeu

Aperçu du produit
Le Full Flow Quick Coupling est un raccord rapide 1/4‑tour conçu pour le refroidissement liquide direct-to-chip dans les centres de données. Le raccord associe un clapet à bille auto-étanche à un mécanisme de double verrouillage pour éviter les fuites de liquide lors des opérations de maintenance. Conçu pour des cycles d'entretien répétés et une compatibilité avec les formats courants du secteur.

Avantages clés

• Maintenance simplifiée : la connexion 1/4‑tour permet un accouplement et un désaccouplement rapides et répétables pendant l'intervention sur le matériel.
• Perte de charge minimale : le clapet à bille en « full flow » conserve le débit et l'efficacité d'échange thermique.
• Sécurité opérationnelle : le double verrouillage empêche la déconnexion lorsque les valves sont ouvertes, réduisant le risque de déversement.
• Compatibilité industrielle : s'accouple directement aux formats courants utilisés sur les CDU et la tuyauterie des châssis.

Caractéristiques

• Conception à double verrouillage : impossible à déconnecter si l'une des valves est ouverte.
• Valves à bille auto-étanches assurant un passage sans obstruction (full flow).
• Débit nominal : 300 L/min.
• Matériau : corps principal en acier inoxydable 304 pour la résistance à la corrosion avec des liquides caloporteurs avancés.
• Gaine de tuyau résistante aux flammes pour protection supplémentaire.
• Montage direct avec des raccords rapides de format similaire.

FAQ
Que signifie « Full Flow » pour les performances du système ?

• « Full Flow » désigne un passage interne de type clapet à bille offrant un diamètre ininterrompu, minimisant la perte de charge au niveau du raccord et maintenant des débits élevés nécessaires aux baies serveur à forte densité.

Quelle est la caractéristique principale de sécurité ?

• Le mécanisme de double verrouillage empêche le désaccouplement si une valve reste ouverte, éliminant le risque de fuite incontrôlée de liquide.

Est-il compatible avec des raccords d'autres fabricants ?

• Oui. Il est conçu pour s'accoupler directement avec les formats courants de l'industrie pour une intégration facile.

Quels matériaux sont utilisés ?

• Corps principal : acier inoxydable 304 pour durabilité et compatibilité chimique avec les caloporteurs utilisés en centres de données.

Quel est le rôle d'un raccord rapide dans un système de refroidissement liquide ?

• Un raccord rapide permet de connecter et déconnecter rapidement des circuits fluides pour faciliter la maintenance du matériel tout en minimisant la perte de liquide et les temps d'arrêt.

Comment prévient-il les déversements de liquide ?

• Les valves auto-étanches et le double verrouillage scellent automatiquement les deux demi-raccords lors du désaccouplement, retenant le liquide dans les lignes et évitant les fuites au niveau des racks.

Spécifications techniques

• Nom du modèle : Full Flow Quick Coupling
• Type de connexion : déconnexion rapide 1/4‑tour
• Sécurité : mécanisme à double verrouillage (empêche la déconnexion si les valves sont ouvertes)
• Type de valve : valves à bille auto-étanches (conception full-flow)
• Débit nominal : 300 L/min
• Matériau : corps principal en acier inoxydable 304
• Protection du tuyau : gaine résistante aux flammes
• Compatibilité : s'accouple directement aux formats industriels courants
• Application : refroidissement direct-to-chip en centres de données, connexions aux unités de distribution de liquide (CDU)
