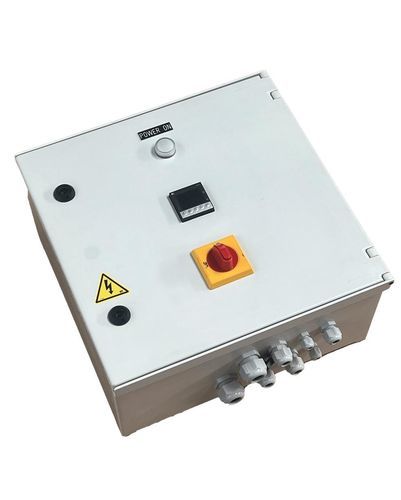

Panneau de contrôle de puissance Galvabox 5T20-3AA

pour élément chauffantde températureà microprocesseur

Présentation
Le Galvabox 5T20-3AA est un coffret de régulation triphasé compact, conçu pour la gestion précise de thermoplongeurs en environnements industriels exigeants. Il intègre un régulateur PID numérique avec auto-réglage et prend en charge plusieurs options de détection de niveau pour une exploitation sécurisée jusqu’à 20 kW sous 400 V triphasé.

Caractéristiques techniques

• Tension d’alimentation : 400 V triphasé, 50/60 Hz.
• Puissance maximale : 20 kW (30 A).
• Dimensions : 400 x 400 x 200 mm.
• Indice de protection : IP65 (EN 60529).
• Type de régulation : PID auto-adaptatif avec auto-réglage.
• Entrée mesure : Sonde PT100 3 fils.
• Entrée de sécurité : Compatible avec flotteurs (MTSu) ou électrodes résistives (NS2).
• Unité de puissance : Relais statique à thyristors 40 A.
• Connexion : Bornier centralisé avec 4 presse-étoupes pour alimentation, thermoplongeur, PT100 et sécurité de niveau.

Avantages clés

• Facilité d’installation : Empreinte compacte et bornier centralisé pour un câblage rapide.
• Compatibilité avancée : Utilisable avec plusieurs thermoplongeurs et détecteurs de niveau.
• Fiabilité et sécurité : Protection électrique avec transformateur, fusibles et réarmement automatique de la sécurité de niveau.
• Affichage intuitif : Régulateur avec grand écran LCD couleur pour une lecture claire des températures mesurées et de la consigne.
• Résistance à la corrosion : Enveloppe tout plastique adaptée à la galvanoplastie et au stockage de produits chimiques.

Applications principales

• Régulation thermique pour thermoplongeurs industriels jusqu’à 15 kW dans les cas d’usage courants.
• Contrôle précis des températures dans bains chimiques et cuves de process.
• Utilisation en environnements corrosifs : industrie chimique, galvanoplastie.
• Gestion sécurisée des niveaux de réservoirs ou cuves avec entrées de sécurité intégrées.

Sécurité et conformité

• Indice de protection : IP65, adapté aux environnements industriels exigeants.
• Protection des équipements : Surveillance de niveau et coupure automatique en cas de rupture ou court-circuit des sondes.
• Normes : Conception conforme aux réglementations électriques et de sécurité applicables.

Options et accessoires

• Sonde PT100 3 fils (capteur de température).

Caractéristiques / spécifications techniques

• Tension d’alimentation : 400 V triphasé, 50/60 Hz
• Puissance maximale : 20 kW (30 A)
• Dimensions : 400 x 400 x 200 mm
• Indice de protection : IP65 (EN 60529)
• Type de régulation : PID auto-adaptatif avec auto-réglage
• Entrée mesure : Sonde PT100 3 fils
• Entrée sécurité : Compatibles MTSu (flotteurs) et NS2 (électrodes résistives)
• Unité de puissance : Relais statique à thyristors 40 A
• Connexion : Bornier centralisé avec 4 presse-étoupes
