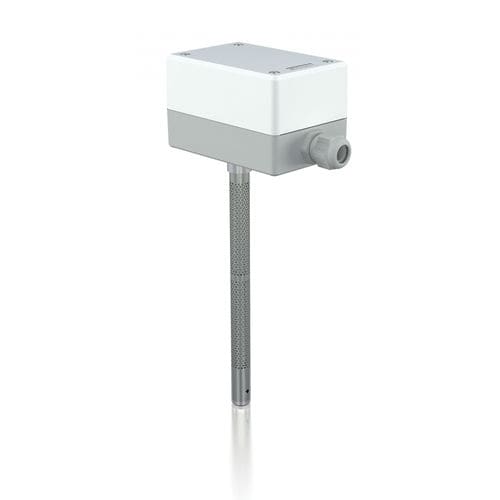

Transmetteur d'humidité relative (T)FG80 series

monté sur gaineavec mesure de température

L’élément de mesure d’humidité Polyga® est composé de plusieurs rubans en tissu synthétique chacun de 90 fibres avec un diamètre égal à 3 μm/fibre. A l’état non traité, ces fibres synthétiques ne sont pas hygroscopiques. Un procédé spécial leur confère des propriétés hygroscopiques: après ce traitement elles sont donc capables d’absorber de l’humidité. Chaque fibre présente une structure moléculaire disposée en sens longitudinal. L’absorption d’eau fait changer les chaînes moléculaires de sorte à générer un allongement mesurable. L’effet contraire intervient, dès que les fibres dégagent de l’eau. Lorsque la fibre se trouve en équilibre avec l’humidité de l’air, il n’y a ni absorption ni dégagement d’eau. La longueur de la fibre correspondant à cet état est la référence de mesure pour l’humidité relative de l’air. En exposant l’élément de mesure à une humidité relative égale à 100%hr, un film d’eau se forme sur la surface de l’élément (point de rosée). Du point de vue des conditions physiques, cet état est le même qu’avec l’élément mesureur trempé dans l’eau. L’élément de mesure a alors acquis l’état de saturation. Cet état fournit une référence idéale pour l’ajustage et le contrôle des capteurs. L’élément de mesure lui-même est imperméable. Les caractéristiques hygroscopiques conférées aux éléments de mesure Galltec restent invariées. Cela signifie que la sensibilité est maintenue jusqu’à ce qu’une force introduite de l’extérieur la détruit. Un procédé de régénération tel qu’il est connu des éléments à cheveu n’est pas nécessaire, mais il n’est pas non plus nuisible.
