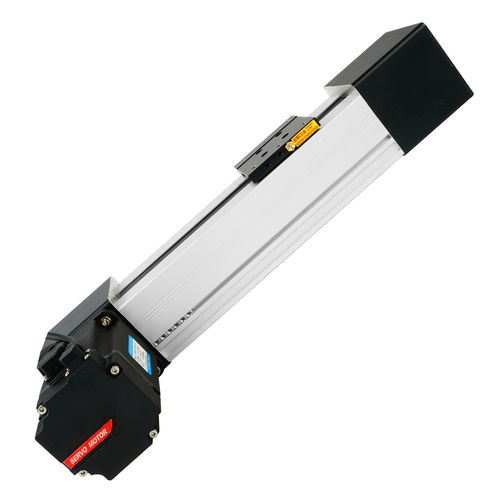

Module linéaire à courroie FBL80

guidépour applications de soudage

Présentation
L'actionneur linéaire à courroie série FBL80 associe une glissière linéaire entièrement étanche de 80 mm à une transmission par courroie à longue course et haute vitesse, avec moteur pas à pas intégré ou en option. Conçu pour un positionnement linéaire précis dans des environnements industriels poussiéreux ou sévères nécessitant une longue durée de service.

Caractéristiques principales

• Glissière linéaire FBL80 entièrement étanche (largeur du corps 80 mm) offrant une protection anti-poussière et un fonctionnement fiable en atmosphères chargées.
• Grande capacité de course avec compression minimale et résistance structurelle aux collisions avec corps durs sans déformation.
• Haute résistance aux huiles et aux températures élevées pour des intervalles de maintenance prolongés.
• Transmission par courroie avec poulie synchronisée (circonférence 165 mm) pour un mouvement linéaire à haute vitesse et une accélération maîtrisée jusqu'à 1500 mm/s.
• Disponible avec moteur pas à pas intégré ou sans moteur pour positionnement contrôlé ; répétabilité de position 0,05 mm.

Domaines d'application

• Systèmes d'application automatique et de pulvérisation
• Équipements de soudage, d'emballage et de manutention
• Équipements d'impression et systèmes porteurs laser
• Machines de découpe et de finition pour panneaux photovoltaïques
• Robots de convoyage et modules d'automatisation auxiliaires
• Ensembles de prise de vue en time-lapse et bancs d'essai scientifiques
• Différentes lignes de production d'automatisation industrielle

Caractéristiques techniques

• Série : FBL80
• Plage de course : 100 mm – 3900 mm
• Précision de position (répétabilité) : 0,05 mm
• Vitesse maximale : 1500 mm/s
• Charge maximale : 50 kg
• Circonférence de la poulie synchronisée : 165 mm

Options et intégration

• Options moteur : moteur pas à pas intégré ou version sans moteur pour entraînements externes
• Interfaces de montage standard pour intégration directe dans les structures automatisées
• Compatibilité avec contrôleurs pas à pas courants et systèmes de retour d'encodage sur demande
• Longueurs de course personnalisées, capteurs de fin de course et supports de fixation disponibles
