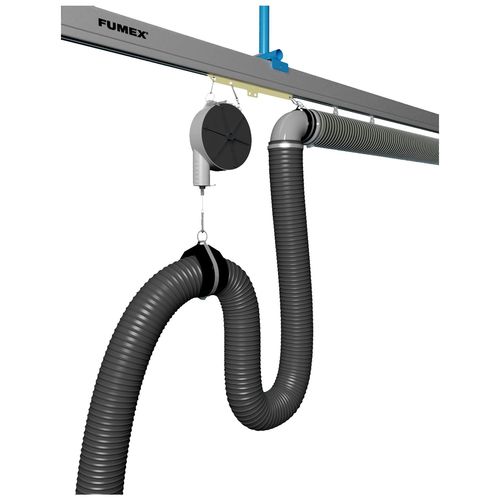

Rail d'extraction de gaz d'échappement AFSH series

en aluminiumlinéaire

Le Fumex AFSH est un rail d’extraction des gaz d’échappement pour les véhicules de secours plus longs équipés de tuyaux d’échappement montés en position basse, tels que les camions à échelle. Il est conçu pour assurer une extraction efficace des gaz d’échappement des véhicules d’urgence en mouvement tout en garantissant une connexion fiable et un fonctionnement automatique lors de l’entrée et de la sortie.

Le système est construit avec des profilés porteurs en aluminium et un rail de guidage intégré. Sa suspension par chaîne simplifie l’installation et permet un réglage facile du rail en fonction des différentes hauteurs de véhicule. La conception permet également un fonctionnement entièrement automatique lors de l’entrée et de la sortie.

Pendant le fonctionnement, le rail se déplace latéralement et revient automatiquement en position centrale. À l’approche, le véhicule recule jusqu’au chariot et le tuyau d’échappement est saisi par les bras de capture du chariot. Le déplacement latéral possible est de 1,5 m, la longueur utile du rail est de 4 à 10 m et l’espace de compression du flexible est de 1 à 3 m. La dimension de raccordement est de 160 mm.

L’AFSH peut être équipé de différentes solutions automatiques, notamment la déconnexion automatique de la buse ainsi que la commande de démarrage et d’arrêt des ventilateurs et des clapets. Les fixations de plafond et les buses sont commandées séparément, et les ventilateurs ainsi que leurs systèmes de commande compatibles sont disponibles dans des fiches produit séparées.
