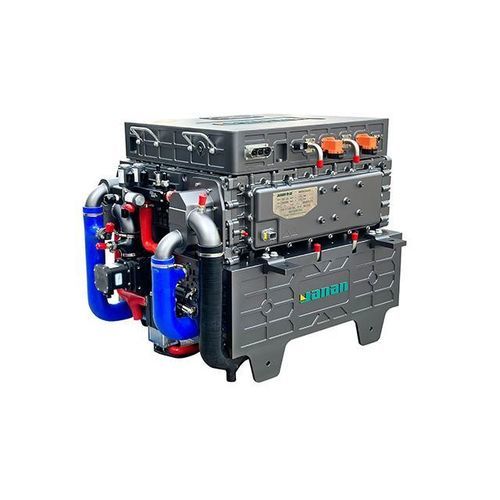

Pile à combustible à membrane échangeuse de proton YNFS series

PEMà hydrogèneembarquée

Présentation du produit
La série YNFS de piles à combustible hydrogène pour véhicules est destinée aux applications de traction automobile. Les unités intègrent un convertisseur DC/DC, prennent en charge la communication CAN 2.0B et présentent un indice de protection IP67. Options de puissance de 32 à 120 kW pour l'intégration sur véhicule.

Modèles disponibles

• YNFS-30A
• YNFS-60A
• YNFS-90A
• YNFS-120A

Caractéristiques (par modèle)
YNFS-30A
Puissance nominale (kW) : 32
Plage de tension (VDC) : 450~750
Température de démarrage à froid (℃) : -25
Température de stockage (℃) : -35~60
Plage de fonctionnement (℃) : -25~45
Pression d'admission (barg) : 2.0/1.9 (H2/Air)
Indice de protection : IP67
Interface de communication : CAN 2.0B
Poids (kg) : 105
Dimensions (avec DC/DC) (mm) : 812×550×400

YNFS-60A
Puissance nominale (kW) : 62
Plage de tension (VDC) : 450~750
Température de démarrage à froid (℃) : -30
Température de stockage (℃) : -40~60
Plage de fonctionnement (℃) : -30~45
Pression d'admission (barg) : 2.3/2.1 (H2/Air)
Indice de protection : IP67
Interface de communication : CAN 2.0B
Poids (kg) : 186
Dimensions (avec DC/DC) (mm) : 750×598×580

YNFS-90A
Puissance nominale (kW) : 92
Plage de tension (VDC) : 450~750
Température de démarrage à froid (℃) : -30
Température de stockage (℃) : -40~60
Plage de fonctionnement (℃) : -30~45
Pression d'admission (barg) : 2.7/2.5 (H2/Air)
Indice de protection : IP67
Interface de communication : CAN 2.0B
Poids (kg) : 217
Dimensions (avec DC/DC) (mm) : 915×674×729

YNFS-120A
Puissance nominale (kW) : 120
Plage de tension (VDC) : 450~750
Température de démarrage à froid (℃) : -30
Température de stockage (℃) : -40~60
Plage de fonctionnement (℃) : -30~45
Pression d'admission (barg) : 2.7/2.5 (H2/Air)
Indice de protection : IP67
Interface de communication : CAN 2.0B
Poids (kg) : 225
Dimensions (avec DC/DC) (mm) : 883×616×710

Données techniques principales

• Puissance nominale (kW) : 32 / 62 / 92 / 120
• Plage de tension (VDC) : 450~750
• Température de démarrage à froid (℃) : -25 (YNFS-30A) ; -30 (autres modèles)
• Température de stockage (℃) : -35~60 (YNFS-30A) ; -40~60 (autres modèles)
• Plage de fonctionnement (℃) : -25~45 (YNFS-30A) ; -30~45 (autres modèles)
• Pression d'admission (barg) : 2.0/1.9 (YNFS-30A) ; 2.3/2.1 (YNFS-60A) ; 2.7/2.5 (YNFS-90A & YNFS-120A)
• Indice de protection : IP67
• Interface de communication : CAN 2.0B
• Poids (kg) : 105 / 186 / 217 / 225
• Dimensions (mm) : 812×550×400 / 750×598×580 / 915×674×729 / 883×616×710
