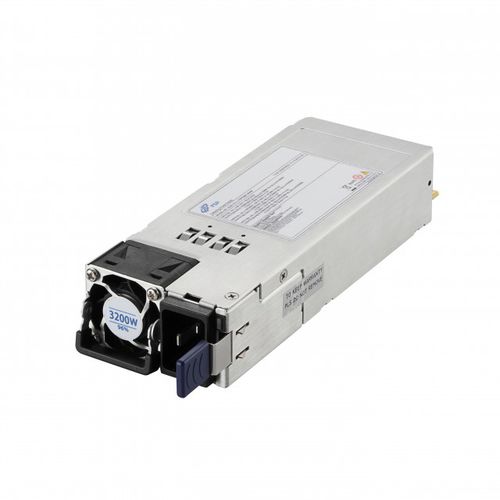

Alimentation électrique de table FSP3200-20HM

AC/DCà deux sortiesavec protection contre les courts-circuits

Produit
Module d'alimentation redondante au format CRPS avec télémétrie PMBus et fonctionnalité remplaçable à chaud.

Caractéristiques principales

• Faible iTHD
• Température de fonctionnement : 0 à 55 °C
• Conçu pour une utilisation jusqu'à 5 000 m d'altitude
• Protections : OCP, OTP, OVP
• Protection contre les courts-circuits sur toutes les sorties
• Arrêt de puissance réinitialisable
• MTBF : 250 000 heures à 55 °C avec 75% de charge
• Communication PMBus
• Certification d'efficacité 80 PLUS Titanium

Présentation
Le FSP3200-20HM est un module d'alimentation redondante conforme au standard CRPS. Il fournit jusqu'à 3200 W de puissance totale et offre des fonctions de télémétrie PMBus pour l'intégration et la supervision par le système hôte. Ce module est conçu pour les centres de données, postes de travail performants, équipements de communication et applications d'automatisation exigeant haute disponibilité et maintenabilité.

Téléchargements

• Fiche technique (Datasheet)
• Plans mécaniques 2D
• Modèles 3D
• Documents de sécurité et certificats

PMBus — Supervision et maintenance prédictive

• Surveillance en temps réel de la tension, du courant, de la température et de l'état du ventilateur
• Maintenance prédictive via télémétrie et journalisation des défauts
• Visibilité au niveau parc pour installations distantes
• Débogage accéléré grâce aux registres d'état détaillés

Applications

• Baies de centres de données haute densité
• Stations de travail entreprise et HPC
• Infrastructure réseau (switches, routeurs, nœuds réseau)
• Automatisation industrielle et systèmes critiques 24/7

Caractéristiques techniques

• Modèle : FSP3200-20HM
• Série : CRPS et M-CRPS
• Puissance totale : jusqu'à 3200 W (sortie principale +12 V)
• Sorties : +12 V principal, +12Vsb en veille
• Entrée AC : 90–264 VAC
• Entrée DC (HVDC) : 180–310 VDC
• Température de fonctionnement : 0 à 55 °C
• Température de stockage : -40 à +70 °C
• Altitude d'utilisation : jusqu'à 5 000 m
• Protections : OCP, OVP, OTP, protection contre les courts-circuits, arrêt réarmable
• MTBF : 250 000 heures à 55 °C, 75% de charge
• Efficacité : 80 PLUS Titanium
• Redondance : supporte 1+1, N+1, N+N
• Remplaçable à chaud
• Conformité : UL/cUL, CE, FCC, CB, TÜV EN 62368-1, BSMI, CQC S, KC, BIS, RoHS
• Communication : PMBus (télémétrie et gestion)

Certifications

• UL/cUL
• CE
• FCC
• CB
• TÜV EN 62368-1
• BSMI, CQC S, KC, BIS
• Conforme RoHS

FAQ — Points clés

• Puissance de sortie : jusqu'à 3200 W en continu sur +12 V selon spécification CRPS
• Vers une alimentation : rails +12 V principal et +12Vsb en veille
• Efficacité : 80 PLUS Titanium (ex. ≈94% à 50% de charge)
• Compatibilité HVDC : prise en charge d'une entrée 180–310 VDC
• Redondance & hot-swap : supporte N+1 et remplacement à chaud sans interruption de service
