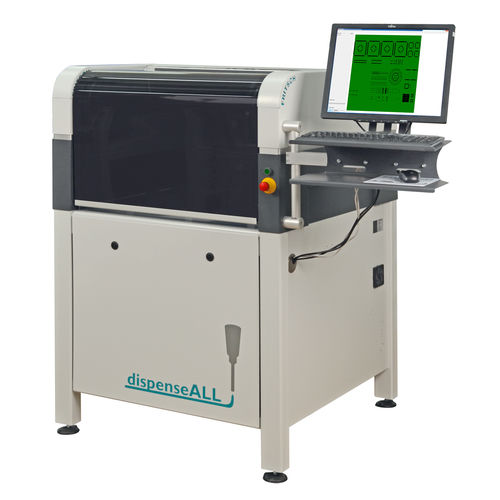

Machine de dosage de liquides dispenseALL420

à seringuepour l'industrie électroniquehaute précision

Informations produit
Le système de dosage entièrement automatique dispenseALL 420 est une machine polyvalente pour l'application de pâte à braser, colle, mastics, underfill, conformal coating et autres médias. Convient pour la fabrication de prototypes, la production en série, des applications spéciales et l'extension de lignes de production.

Conception et fonctionnement
Le système dispose d'une unité porteuse universelle permettant l'utilisation simultanée de jusqu'à trois valves de dosage différentes. Chaque tête de dosage est entraînée par un moteur avec encodeur intégré pour la régulation de position et l'atteinte de toutes les hauteurs de dosage sur la pièce.

Caractéristiques principales

• 1 à 3 valves de dosage par machine
• axe servo pour chaque tête de dosage avec contrôle de position par encodeur
• plus de 10 valves différentes disponibles selon les médias
• dosage parallèle pour augmenter le débit
• mesure automatique de la buse de dosage
• mesure de hauteur sans contact des PCB/pièces
• intégration inline compatible SMEMA
• programmation par teach-in ou convertisseur CAO

Applications
Le système prend en charge l'application de points, lignes, cercles et formes libres. Il gère les valves temps‑pression, valves de précision, valves à vis, jets et solutions de pulvérisation, et peut être configuré selon les médias et exigences process spécifiques.

Informations complémentaires

• Valves de dosage
• Têtes de dosage
• Logiciel
• Modules logiciels
• Détails
• Options

Spécifications techniques

• Modèle : dispenseALL 420 (système de dosage automatique)
• Nombre de valves : 1 à 3 par machine
• Types de valves pris en charge : temps‑pression, précision, à vis, jet, pulvérisation
• Formes de dosage : points, lignes, cercles, formes libres
• Réglage de la hauteur : entraînement moteur avec encodeur pour toutes hauteurs
• Fonctions : dosage parallèle, mesure automatique de la buse, mesure de hauteur sans contact
• Intégration : système inline compatible SMEMA
• Programmation : teach‑in ou convertisseur CAO

Vidéo produit
Une vidéo produit est disponible présentant la configuration et les applications types.
