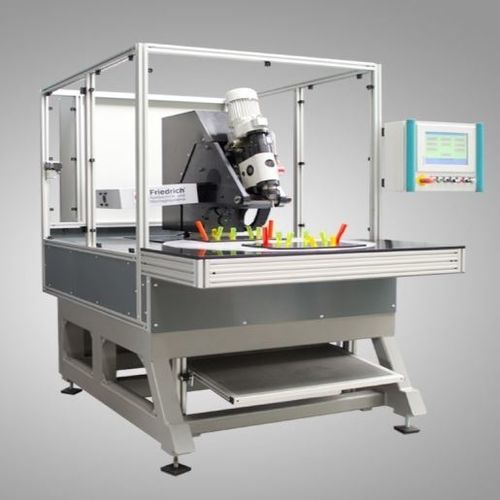

Centre de rivetage CNC

5 axesà grande vitesse

Lorsqu'il s'agit de riveter des pièces courbées ou incurvées, les machines à riveter CNC conventionnelles à 3 axes ne peuvent pas atteindre tous les points de rivetage en raison des différents angles existants. La machine à riveter CNC à 5 axes de Friedrich, avec ses 2 axes CNC supplémentaires, permet de traiter des pièces complexes en une seule opération de serrage. En réduisant ainsi le nombre de séquences d'opérations supplémentaires, il est possible de réaliser d'importantes économies et de réduire les coûts de main-d'œuvre et d'outillage. - cadre en acier soudé - Coque de protection avec cadres en profilés d'aluminium - Vitres en polycarbonate - système de coordonnées avec unités linéaires et vis à billes vis à billes à recirculation - zones de rivetage de 180x280 mm à 350x500 mm - entraînement numérique à grande vitesse avec contrôle du mouvement - table d'indexation rotative avec 2 ou 4 stations d'indexation fixes et moteur de freinage - table d'indexation Ø 900/1200 mm standard - Châssis en forme de C avec 2 axes CNC rotatifs de ±15° à 2 niveaux - unité de rivetage avec course de broche de 80 mm - Commande CNC Friedrich avec contrôle du processus de rivetage - différentes interfaces pour le transfert de données - possibilité de traiter des pièces angulaires ou courbes - des distances minimales entre les rivets peuvent être atteintes - réduction des coûts grâce à l'opération de prélèvement et de placement en parallèle avec le temps de traitement primaire - vitesse de déplacement élevée, jusqu'à 400 mm/s - taux d'accélération élevé avec une grande précision de positionnement
