Instrument de mesure de diamètre VSL

d'arrondid'excentricitéde process

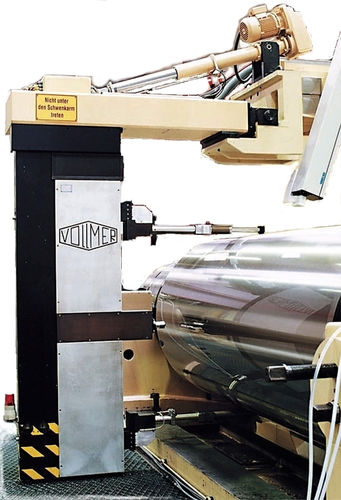

Les jauges de la série VSL mesurent avec une très grande précision la forme, le diamètre, la rondeur et l'excentricité des rouleaux pendant le processus de rectification. La forme, le battement radial et l'excentricité sont des mesures d'une précision de ± 1 µm. Si une interface est disponible, ils communiquent en ligne avec le contrôleur de la machine à rectifier les cylindres et permettent ainsi une utilisation encore plus rentable de la machine à rectifier. Avec la configuration appropriée, ils mesurent la hauteur et l'alignement latéral du rouleau dans la machine à rectifier avant le meulage, ce qui permet souvent de réduire considérablement le temps de préparation. Vollmer produit les jauges automatiques de mesure de rouleaux pour les machines d'établi où le rouleau est déplacé le long de la meule et pour les machines de support où la meule est déplacée le long du rouleau rotatif. Vollmer fournit les systèmes pour un large éventail de diamètres de rouleaux. Pour les rouleaux de secours qui sont rectifiés dans des cales, Vollmer propose l'option Side Shift avec laquelle la jauge évite activement les attaches aux extrémités des rouleaux. Vollmer a également conçu spécialement des rouleaux de pression avec des rainures profondes et larges en surface.
