Système de mesure de forme LEV

par contact directde bandede haute précision

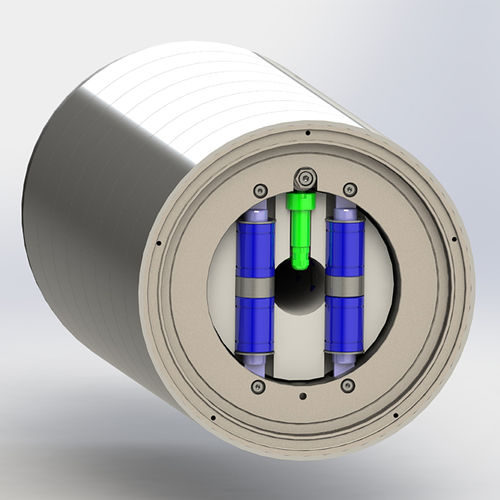

Précis même avec une faible tension de bande Les rouleaux de segments ont été spécialement développés pour être utilisés dans les planeuses de cintrage par étirement. Les anneaux de mesure extrêmement libres permettent une mesure de forme de haute précision même avec de très faibles tensions de bande. Une section tubulaire rigide qui forme l'arbre du rouleau supporte plusieurs anneaux de mesure montés de façon pivotante. Ils forment l'enveloppe extérieure du rouleau de mesure sur laquelle passe la bande. Des capteurs de force à l'intérieur des anneaux de mesure détectent la force résultant de la tension de la bande. Les capteurs ont une haute résolution, sont résistants aux surcharges et ne nécessitent aucun entretien. Les données sont transmises par l'axe central du rouleau et sont émises sous la forme d'un signal Profibus.
