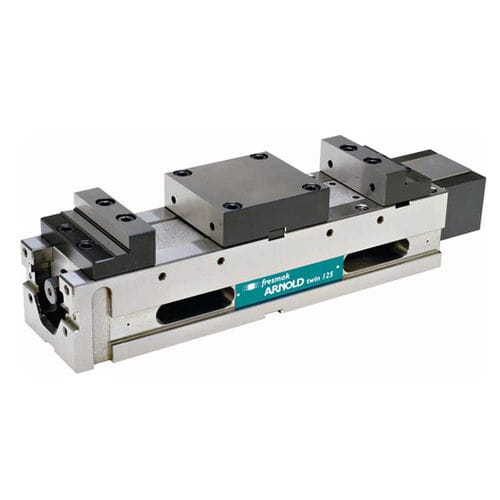

Étau pour machine-outil 040 140 ARNOLD TWIN series

pour rectifieusehydrauliquehorizontal

Les étaux ARNOLD TWIN à haute pression sont capables de serrer deux pieces à la fois.- Exactitude de 0,01 mm sur la répétibilité de serrage.- Aptes pour travailler dans les centres d’usinage verticaux et horizontaux.- Rectifiés sur tous leurs côtés avec un parallélisme et une perpendicularité de 0,02 mm.- Possibles positions de travail: appuyés sur la base, sur un côté ou sur la tête en vertical.- Fenêtres latérales pour une évacuation facile des copaux.- Forces de serrage de 25/40/50 kN selon la taille.- Conçus pour automatiser les procédés et les robotiser.- Munis d’une broche oléo-dynamique à haute pression et simple effet , avec rappel par ressort.- Raccord tournant à l’entrée et à la sortie de l’huile.- Parcours automatique d’avancée et de recul de 4 mm.- Force de serrage réglable et directement proportionnelle à la pression de l’huile d’entrée (voir manuel).ÉLÉMENTS NÉCESSAIRES- Groupe hydraulique ou Pompe pneumo-hydraulique de double effet 500 bar de pression avec tuyau de connexion groupe hydraulique – étau, présostat de contrôle de pression, soupape de sécurité intégrée dans le groupe et bouton ON-OFF.- Manomètre.
