Système d'échantillonnage de gaz Gas Dome 300

pour analysepour analyses environnementalesde surveillance

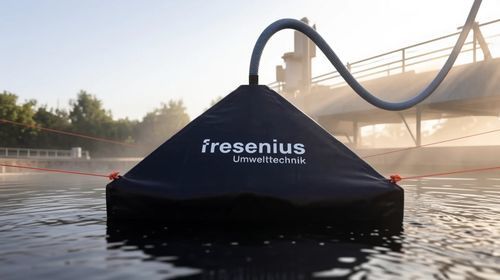

Le Gas Dome 300 est une hotte flottante destinée à la surveillance du protoxyde d'azote (N₂O) et du méthane dans les stations d'épuration des eaux usées. Il flotte à la surface du bassin d'aération et capte les gaz qui s'échappent d'une zone définie de 1,00 m². Le gaz s'écoule sans soufflerie, via un tuyau, vers l'analyseur de gaz, qui calcule le taux d'émission en mg/(m²·h). Applications :

• Bassin d'aération des stations d'épuration municipales et industrielles
• Mesure de l'oxyde nitreux (N₂O), du méthane (CH₄) et du CO₂, ainsi que de l’O₂ en option
• Rapports conformément à la directive européenne relative au traitement des eaux usées urbaines, justification de l’optimisation des processus, campagnes de mesure

Vos avantages :

• Surface de référence définie : chaque valeur se rapporte à 1,00 m² et peut être comparée entre les bassins, les jours et les modes de fonctionnement.
• Pas de soufflante, pas de pompe : la pression sous la hotte achemine le gaz vers l’armoire.
• Étanchéité par rapport au réservoir : une jupe plonge de 20 à 30 cm dans l’eau et est lestée par une chaîne, ce qui empêche l’air ambiant de s’infiltrer sous la hotte.
• Deuxième point de mesure facile à mettre en place : une hotte et un tuyau supplémentaires sur le même analyseur.

Caractéristiques techniques (extrait) :

• Surface de collecte : 1,00 m² (dimension intérieure)
• Conception : pyramide sur un châssis flottant en PVC-U, revêtement extérieur en PVC foncé, isolation flottante en PE à cellules fermées
• Raccordement : traversée de réservoir 1½″, embout de tuyau de 40 mm
• Débit : 0 à 20 m³/h sans soufflante, valeurs valables à partir d’environ 1 m³/h
• Tuyau : diamètre intérieur 40 mm, 25 m par point de mesure, résistant jusqu’à −20 °C
• Positionnement : haubans ou pont fixe, flèche pour la décharge de traction

Le Gas Dome 300 est fourni dans le cadre du système Off-Gas : dans la version System Smart avec le Smart Control 300 (seuil de détection du N₂O : 10 ppmV) ou dans la version System Expert avec le GA 320 (seuil de détection du N₂O : 0,5 ppmV). Tous les détails : brochures « Off-Gas System Smart » et « Off-Gas System Expert » (06/10/2026) dans la rubrique « Catalogues ».
