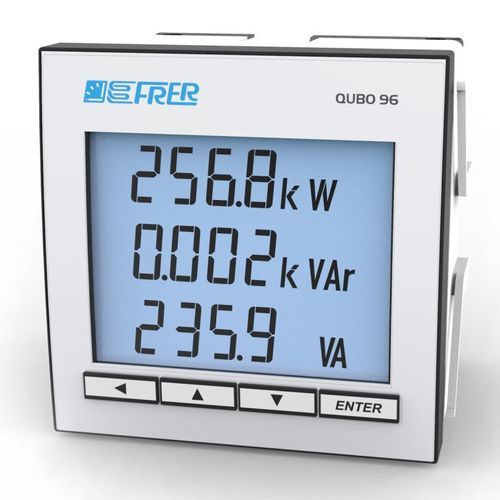

Centrale de mesure numérique Q96P3H

Description
Analyseur multifonction destiné aux systèmes triphasés 3 ou 4 fils avec charges déséquilibrées et formes d'onde déformées pour réseaux BT/MT. En complément des grandeurs électriques principales (y compris les comptages d'énergies actives et réactives bidirectionnels), il intègre un ensemble de mesures avancées permettant un suivi plus performant et des indications supplémentaires sur l'état de fonctionnement du système.

Fonctionnalités principales

• Mesure des grandeurs électriques principales (tensions, courants, puissances, facteurs de puissance).
• Comptages d'énergie active et réactive bidirectionnels.
• Mesure du THD (Total Harmonic Distortion).
• Conçu pour systèmes triphasés 3 ou 4 fils, y compris charges déséquilibrées et formes d'onde déformées.

Communications et sorties

• Interfaces de communication en option : Modbus RTU (RS485), Ethernet, IEC61850, PROFIBUS.
• 2 sorties d'alarme programmables, configurables en alternative comme sorties impulsionnelles pour la retransmission des énergies active et réactive.
• Possibilité de connexion à des modules de sorties analogiques.

Documentation disponible

• Fiche technique.
• Manuel d'utilisation.
• Documents protocolaires de communication (y compris Modbus RTU, Ethernet, PROFIBUS).
• Catalogue d'options.
• Plans techniques (DWG et PDF).

Caractéristiques techniques

• Dénomination modèle : Q96P3H (série QUBO 96 / 96×96).
• Dimension face avant : 96 × 96 mm (montage en panneau).
• Application : Analyseur de réseau triphasé pour BT/MT.
• Tension nominale : 100 – 400 V (d'après la fiche produit).
• Plage de mesure de courant (entrée directe ou via TA) : 1 – 5 A (d'après la fiche produit).
• Mesure THD et gestion des formes d'onde déformées.
• Comptage des énergies : active et réactive bidirectionnelles.
• Ensemble additionnel de mesures avancées pour un suivi étendu de l'état du système.
• Interfaces optionnelles : RS485 Modbus RTU, Ethernet, IEC61850, PROFIBUS.
• Sorties : 2 sorties d'alarme programmables ou sorties impulsionnelles pour la retransmission d'énergie ; intégration avec modules de sorties analogiques.
• Conformité/normes : CEI 0-16 (mentionné dans la fiche produit).
• Documentation technique disponible : fiche technique, manuel d'utilisation, protocoles de communication et plans techniques.
