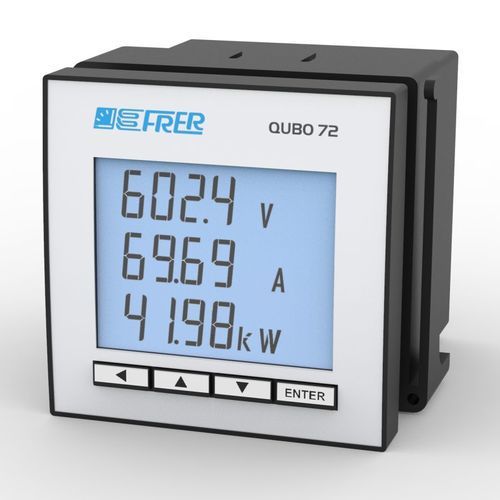

Appareil de mesure de puissance énergimètre Q72C3L

multifonctionencastrableDC

Description
Analyseur multifonction conçu pour une utilisation dans des systèmes à courant continu (DC). L'entrée de tension est connectée directement à la ligne tandis que l'entrée de courant est dérivée d'un shunt ; la valeur du courant primaire peut être définie via un menu de programmation. Mesure les grandeurs électriques principales en DC, y compris le comptage d'énergie bidirectionnel et les ampères-heures (Ah), et propose un ensemble de mesures avancées pour un suivi et un diagnostic plus efficaces du fonctionnement du système.

Communication et sorties
Appareil fourni de série avec communication RS485 - Modbus RTU. En option, peut être équipé d'une sortie d'alarme programmable, pouvant alternativement être configurée comme sortie impulsionnelle pour la retransmission de l'énergie ou des Ah.

Documentation disponible
Fiche technique, manuel d'utilisation, protocoles de communication (Modbus RTU) et documentation sur les options disponibles sont fournis.

Caractéristiques techniques / spécifications

• Type : analyseur de réseau pour lignes en courant continu (DC)
• Série/produit : QUBO 72 - 72x72 (modèle Q72C3L)
• Dimensions frontales / perçage panneau : 72 x 72 mm
• Entrée tension : connexion directe à la ligne
• Entrée courant : proportionnelle, dérivée d'un shunt ; valeur du courant primaire réglable via menu
• Grandeurs mesurées : grandeurs principales du réseau en DC, comptage d'énergie bidirectionnel, Ah
• Mesures additionnelles : jeu de mesures « avancées » pour surveillance et diagnostic
• Communication de série : RS485 - Modbus RTU
• Sorties optionnelles : 1 sortie d'alarme programmable ou sortie impulsionnelle pour retransmission énergie/Ah
