Vé de mesure

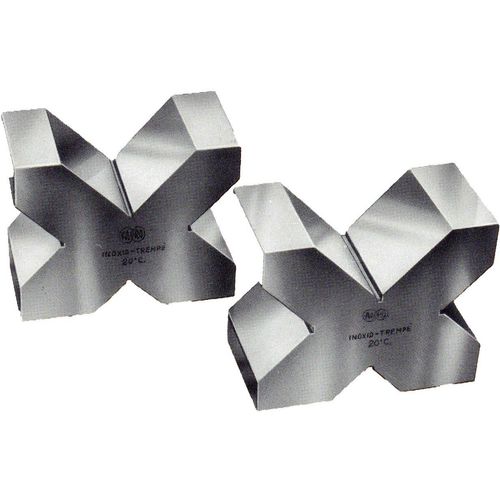

blocs parallèles 4V blocs parallèles 4V avec un côté plat blocs parallèles 2V avec pinces de serrage Ces blocs sont utilisés pour les étalonnages à plusieurs niveaux de précision, et sont donc disponibles dans différentes tolérances concernant la planéité, la normalité et le parallélisme des faces : - Haute précision +/- 0.005 (acier trempé X32C13 UNI 4047, dureté HRc 48/50) - Haute précision +/- 0,01 (X32C13 UNI 4047 acier trempé, dureté HRc 48/50) - Précision standard +/- 0,02 (fonte G26 UNI 668, dureté 200 ÷ 220 HB et structure perlitique à stabilisation lente) Le déversement est effectué afin d'éviter la fissuration après trempe. Les coupes en V sont symétriques par rapport au centre, parallèles aux faces latérales et perpendiculaires à la tête. blocs parallèles 4V avec une section en I blocs parallèles 4V avec une face plate et une section en I prismes parallèles 1 V Ces blocs peuvent être fabriqués à différents niveaux de précision concernant la planéité, la normalité et le parallélisme des faces : Haute précision +/- 0.01 Précision standard +/- 0,02 Dans les deux cas, le matériau utilisé est la fonte G26 UNI 668, avec une dureté de 200 ÷ 220 HB et une structure perlitique, recuite au four ou vieillie naturellement ou dans un four à choc thermique pour une stabilisation plus lente. Le déversement est effectué afin d'éviter la fissuration après trempe. Les coupes en V sont symétriques par rapport au centre, parallèles aux faces latérales et perpendiculaires à la tête. Parallèles pour les manivelles Ces pièces sont fabriquées avec un haut niveau de précision, avec une tolérance de +/- 0,01 concernant la planéité, le parallélisme et la normalité des coupes en V, qui sont parallèles à la surface d'appui.
