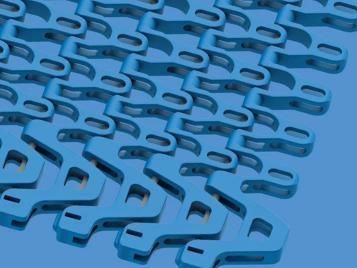

Bande de convoyeur flexible 9.1

en spiraleperforéecourbe

Présentation du produit
Courroie de convoyage spirale et à flexion latérale, pas 50 mm, conçue pour le transport industriel alimentaire et non alimentaire de moyens à lourds charges. Convient aux tours spiralées avec entraînement à cage ainsi qu'aux lignes droites et courbes.

Caractéristiques de conception

• Modules latéraux à flexion en motif brique pour fortes charges de traction
• Bouclage par goupille d'articulation sans clip pour une fixation fiable
• Goupilles d'articulation en acier inoxydable (6 mm) pour grande capacité de charge et forte rigidité latérale
• Réduction de l'appui du bande et position stable en courbe
• Facteur de collapse réglable (Cc) de 1,3 à 2,9 pour s'adapter à la géométrie des spirales

Données de base
Pas : 50 mm (1,97 in)
Largeur de bande min. : 100 mm (3,9 in)
Incréments de largeur : 50 mm (1,97 in)
Goupilles d'articulation : 6 mm (0,24 in), acier inoxydable

S9.1-57 GRT (CW/CCW) | 57 % surface ajourée | Surface en grille
Variante de bande spirale avec 57 % de surface ajourée pour une excellente circulation d'air et un bon drainage. Surface de contact 31 % ; plus grande ouverture Ø = 24 mm (0,94 in). Surface en forme de treillis avec montage de goupille sans clip. Modules de bord spéciaux en rayon intérieur (SMT) permettant de régler le facteur de collapse (Cc = 1,3–2,9) et garantissant un acheminement sans accroc.

Pignons
Disponibles en différentes tailles avec alésage rond ou carré pour s'adapter aux divers entraînements et axes.

Médias
Données CAO 2D et 3D disponibles. Vidéo de montage/installation fournie.

Applications / Spécifications techniques

• Pas : 50 mm (1,97 in)
• Largeur minimale de bande : 100 mm (3,9 in)
• Incréments de largeur : 50 mm (1,97 in)
• Goupilles d'articulation : 6 mm (0,24 in), acier inoxydable
• Facteur de collapse réglable : 1,3 – 2,9
• Variante S9.1-57 GRT : 57 % surface ajourée, 31 % surface de contact, plus grande ouverture Ø 24 mm (0,94 in)
• Surface : structure en treillis
• Fixation : montage de goupille sans clip
• Modules de bord : SMT pour collapse réglable et convoyage régulier
• Convient pour tours spiralées (entraînement à cage), systèmes de convoyage droits et courbes
• Applications : transport alimentaire et non alimentaire de moyens à lourds charges
• Pignons : plusieurs tailles ; alésages ronds ou carrés
