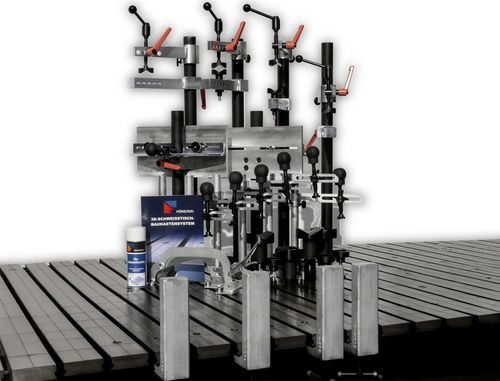

Kit de serrage manuel Set 2

pour tubespour rainure en Tpour soudage

Vue d'ensemble
Ensemble de serrage conçu pour les tables de soudage FÖRSTER, destiné à la construction de tuyauterie. Composants sélectionnés pour un serrage efficace et répétable lors des opérations de fabrication et d'assemblage. Deux variantes disponibles : version acier et version adaptée pour l'inox.

Disponibilité et options
Délai de livraison : 5 à 7 jours ouvrés
Exécutions disponibles : Exécution pour tous travaux de soudage ; Adaptée pour le travail de l'acier inoxydable

Contenu du Set 2 - Construction tuyauterie (acier)

• 6 bras de serrage avec élément de serrage Ø 30 mm
• 6 colonnes de serrage complètes, Ø 30 mm x 350 mm
• 4 tourelles de tension complètes, Ø 50 mm x 900 mm
• 4 bras de serrage avec élément de serrage Ø 50 mm
• 4 butées de bord, hauteur 200 mm, en fonte
• 4 bras de support Ø 50 mm
• 2 brides de serrage avec tourelle Ø 50 mm x 600 mm
• 6 supports prismatiques Ø 60 mm
• 4 supports prismatiques Ø 100 mm
• 4 équerres 100 mm x 170 mm en fonte
• 2 équerres 170 mm x 170 mm en fonte
• 2 équerres universelles 600 mm x 350 mm en aluminium

Contenu du Set 2 - Construction tuyauterie (inox)

• 6 bras de serrage avec élément de serrage muni d'un appui en laiton
• 6 colonnes de serrage complètes, Ø 30 mm x 350 mm
• 4 tourelles de tension complètes, Ø 50 mm x 900 mm
• 4 bras de serrage avec élément de serrage Ø 50 mm avec appui en laiton
• 4 butées de bord en aluminium, hauteur 200 mm
• 4 bras de support Ø 50 mm avec pastille en laiton
• 2 brides de serrage avec tourelle Ø 50 mm x 600 mm
• 6 supports prismatiques Ø 60 mm en laiton
• 4 supports prismatiques Ø 100 mm en laiton
• 4 équerres en aluminium 100 mm x 170 mm
• 2 équerres en aluminium 170 mm x 170 mm
• 2 équerres universelles 600 mm x 350 mm en aluminium

Remarques importantes

• Les sets sont préparés pour s'adapter aux tables de soudage FÖRSTER (systèmes à rainures en T) et optimisés pour un serrage efficace et modulable.
• La version acier comprend des éléments en fonte et en acier ; la version inox utilise des pièces de contact en laiton et de l'aluminium selon les indications pour éviter les marquages.
• Le choix de la variante modifie le matériau des pièces de serrage (ex. appui en laiton pour la version inox).

Caractéristiques techniques

• Marque : FÖRSTER (FÖRSTER welding systems)
• Dénomination : Set 2 - Construction tuyauterie
• Compatibilité : Conçu pour les tables de soudage FÖRSTER (rainures en T)
• Délai de livraison : 5 à 7 jours ouvrés
• Variantes : Exécution standard ; Adaptée pour le travail de l'acier inoxydable
• Matériaux principaux : fonte, aluminium, laiton (selon variante)
• Composants principaux : bras de serrage Ø30/Ø50 mm, colonnes Ø30 mm x 350 mm, tourelles Ø50 mm x 900 mm
• Usage prévu : serrage et positionnement pour construction de tuyauterie sur table de soudage
