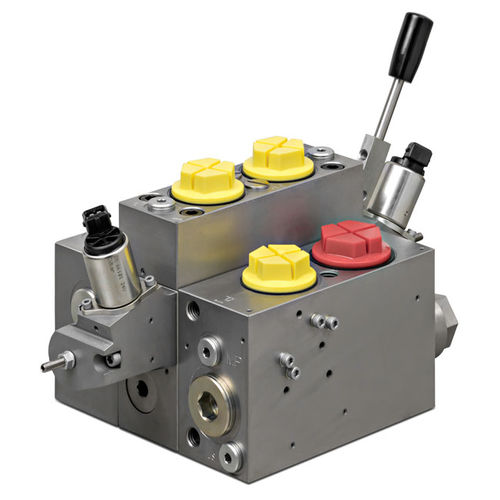

Distributeur hydraulique à tiroir APV-22

à levierproportionnelmodulaire

La série de vannes de contrôle APV d'AMCA est une conception de vanne hautement modulaire qui est disponible dans des corps sectionnels et à plaques. La série APV existe en quatre tailles différentes, APV10, APV16, APV22 et APV32, et couvre une plage de débit comprise entre 80 l/min et 1000 l/min. Elle se caractérise en outre par une plage de pression élevée allant jusqu'à 420 bars, une faible hystérésis et un revêtement Protalloy résistant au sel et à l'eau de mer (en option). Un réseau mondial de distributeurs et de partenaires constructeurs peut vous aider à mettre en œuvre votre solution. La section du tiroir est la base centrale. Elle se compose d'une section de tiroir (I), de blocs de collecteurs de base ou personnalisés (II), de ressorts et d'embouts (III). Dans l'APV10, par exemple, un maximum de 15 sections parallèles est possible. Les distributeurs conventionnels contrôlent le démarrage, l'arrêt et le sens de déplacement des moteurs et des vérins hydrauliques. Cependant, la vitesse de ces utilisateurs dépend de la pression de charge. Si cette pression varie, la vitesse est difficilement contrôlable. Les distributeurs proportionnels AMCA de la série APV sont à compensation de pression et permettent un contrôle idéal de la force, de la vitesse, de l'accélération et de la décélération, indépendamment de la charge et des exigences accrues. La compensation de la charge est assurée par le compensateur de pression hydraulique (1), le tiroir en bas de la section. Il existe différents types de commande pour la vanne de section APV (2). Outre l'actionnement manuel, il existe un type d'actionnement hydraulique et un type d'actionnement électrique du tiroir principal. Vanne de commande sectionnelle mobile.
