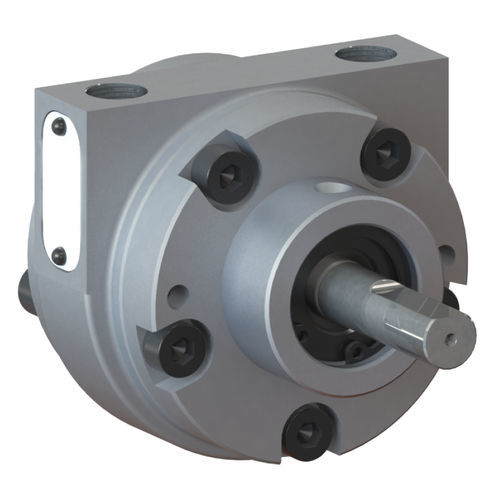

Moteur pneumatique à palettes 1VM

ATEX

Pour choisir le moteur pneumatique adapté à l’application, il est nécessaire de connaître la pression d’alimentation [Air supply pressure en psi] disponible et le régime [speed en tr/min] requis. Le premier graphique sert à identifier le couple [torque Nm] et la puissance [power kW] que le moteur peut fournir. Pour déterminer le couple, il faut monter verticalement du nombre de tours et croiser la courbe rouge correspondant à la pression d’alimentation choisie. Au point d’intersection, lire la valeur à gauche du graphique. La même procédure s’applique pour déterminer la puissance en croisant les courbes grises et en lisant la valeur à droite du graphique. Sur le deuxième graphique, il est possible de lire la consommation d’air [air consumption m3/h] : comme pour les grandeurs précédentes, monter verticalement à partir du nombre de tours et croiser la courbe grise correspondant à la pression d’alimentation disponible. À partir du point d’intersection, il est possible de lire la valeur de consommation à gauche du graphique.
