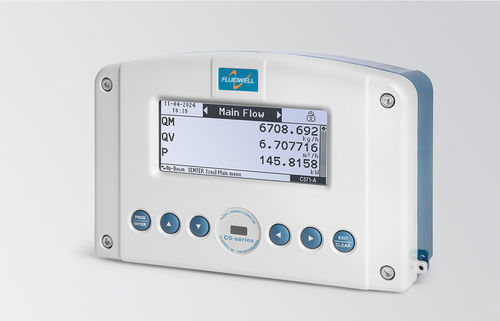

Calculateur de débit pour gaz C571

volumiquemassiquede débit massique

Description produit
Le calculateur de débit et d'énergie C571 mesure le débit, la température et la pression, puis utilise AGA8, SGERG88(91) ou tables pour calculer volume, masse et énergie. La linéarisation améliore la précision sur toute la plage de débit. Un grand registre d'enregistrement conserve les valeurs mesurées et calculées. Le boîtier aluminium IP66/67 est conçu pour des conditions météorologiques et industrielles sévères.

Avantages

• Boîtier aluminium IP66/67, Type 4X, adapté aux environnements extérieurs et industriels.
• Grand écran polyvalent avec rétroéclairage lumineux pour une lecture claire de jour comme de nuit.
• Utilisation intuitive via six touches silicone industrielles ou le logiciel de configuration gratuit.
• Deux entrées de température pour mesures entrée/sortie (ex. échangeur de chaleur).

Caractéristiques

• Médias pris en charge : air, N2, O2, H2, CO2, CH4, gaz naturel, gaz parfait et autres gaz.
• Affiche débit massique calculé, débit volumétrique (base) et puissance aux conditions réelles.
• Calcule les valeurs totalisées pour volume (base), masse et énergie.
• Détermine densité, enthalpie, chaleur spécifique et compressibilité (SGERG88 et AGA8 G1, G2).
• Conçu pour applications à flux unique avec ordre d'affichage principal personnalisable.
• Journalisation des données des paramètres process et valeurs calculées ; fréquence de mise à jour jusqu'à 10 fois par seconde.
• Onze points de linéarisation par entrée pour améliorer la précision sur les plages.
• Accepte entrées impulsion, pression différentielle (empilée) et signaux 4–20 mA.
• Entrées Pt100 / Pt500 / Pt1000 avec compensation Callendar–van Dusen.
• Plage ambiante : -40°C à +55/+70°C selon configuration.
• Support multilingue et interface graphique avec chiffres larges.

Applications

• Mesure de gaz industriels : gaz naturel, hydrogène, CO2 et autres gaz.
• Débitmètres basés sur pression différentielle simple ou empilée et systèmes de moyennage.
• Environnements extérieurs et sévères : pluie, neige, dunes sablonneuses, atmosphères salines et températures de -40°C à +70°C.

Spécifications techniques

• Entrées signal
  • Entrées débitmètre : Une entrée HF impulsion (NAMUR, bobine, PNP, NPN, capteur à lames ou entrée active). Une à trois entrées analogiques : 4–20 mA actives ou passives. Adapté pour 2 ou 3 capteurs dP empilés.
• Entrées température
  • Deux entrées Pt100, Pt500 ou Pt1000 (2-, 3- ou 4‑fils) avec équation Callendar–van Dusen.
  • Deux entrées 4–20 mA (actives/passives) pour température.
• Entrées pression
  • Une entrée analogique pression : 4–20 mA active ou passive.
• Entrées statut
  • Deux entrées configurables pour alarmes externes ou signaux.
• Sorties signal
  • Sorties impulsion : Deux sorties transistor passives configurables, sélectionnables parmi les valeurs calculées. Fréquence max 2 kHz.
• Sorties alarme
  • Deux sorties transistor passives et deux sorties relais, configurables pour événements, erreurs ou seuils.
• Sorties analogiques
  • Une ou deux sorties isolées 4–20 mA (actives/passives) pour retransmission de valeurs calculées.
• Alimentation
  • Alimentation : 16–27 V DC ou 100–230 V AC.
  • Alimentation capteurs : entrées analogiques >20 V DC en mode actif. Entrées impulsion : 5,4 / 8,2 / 12 / 22 V DC.
• Zone dangereuse
  • Non‑étincelant, Zone 2 : en attente.
• Communication
  • Lecture de l'affichage, lecture/écriture des paramètres, extraction des journaux et mise à jour du firmware (USB).
  • Protocole : Modbus RTU. Interfaces : USB, RS232, RS485 (2 fils).
