Transmetteur de niveau Modbus F170

RS-232RS-4854-20 mA

Description du produit

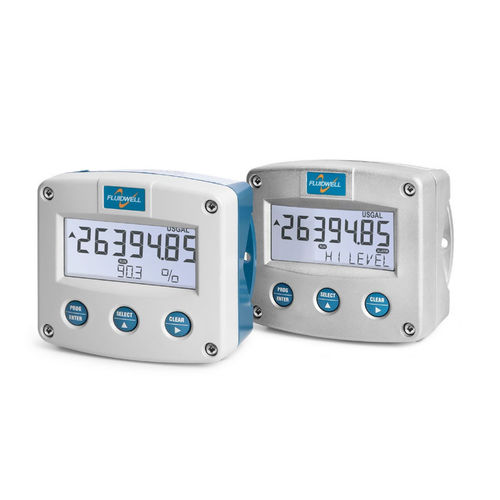

Le F170 est un indicateur et moniteur de niveau de montage sur site pour la mesure continue du niveau. Il affiche le niveau/hauteur et le contenu sur un écran double ligne clair avec bargraph dédié. L'appareil accepte une entrée de niveau (0)4–20 mA (HART transparent), propose jusqu'à quatre sorties d'alarme configurables (bas-bas, bas, haut, haut-haut) avec fonction d'ignorance, et peut commander des dispositifs d'alarme acoustiques ou visuels. Les communications incluent Modbus (ASCII/RTU) via RS232/RS485 et un port USB-C pour la configuration. Les boîtiers robustes en aluminium ou en acier inoxydable 316L (IP65, IP67 / Type4X) et une plage de fonctionnement de -40°C à +70°C assurent une exploitation fiable sur site.

Avantages

• Indication continue et précise du niveau avec présentation numérique et bargraph simultanées.
• Boîtiers de terrain robustes en aluminium ou 316L avec protection IP65/IP67 / Type4X pour environnements extérieurs et sévères.
• Configuration cohérente et simple grâce à la structure de configuration Fluidwell, réduisant le temps de mise en service.
• Montage polyvalent : mur, tuyau, panneau ou directement sur capteurs externes.
• L'écran double ligne affiche le niveau/hauteur, le contenu, le pourcentage rempli, l'entrée 4–20 mA ou les valeurs d'alarme.

Caractéristiques

• Quatre alarmes de niveau configurables : bas-bas, bas, haut, haut-haut avec fonctions d'ignorance/effacement optionnelles.
• Bargraph dédié représentant le niveau/hauteur ou le contenu.
• Rétroéclairage LED clignotant rouge en cas d'alarme.
• Unités de mesure personnalisables pour niveau/hauteur et contenu.
• Entrée de niveau unique : (0)4–20 mA (HART transparent).
• Sorties analogiques : actives, isolées (passives) ou en alimentation en boucle pour la retransmission du niveau/hauteur, du contenu ou de l'entrée.
• Jusqu'à quatre sorties d'alarme : transistors passifs ou relais mécaniques robustes.
• Communication Modbus complète (ASCII/RTU) via RS232 / RS485 ou RS485 isolé.
• Port USB-C pour configuration à distance plug-and-play.
• Programmation via PC/ordinateur portable avec logiciel de configuration gratuit.
• Options d'alimentation : 10–27V DC (de base), isolé 12–30V DC / 12–24V AC, ou isolé 115–230V AC.
• Sauvegarde automatique de tous les paramètres.

Applications

• Mesure de niveau continue, surveillance et retransmission des signaux de niveau ou de contenu.
• Indicateur de terrain pour zones non dangereuses et dangereuses ; adapté à la pluie, neige, poussière, environnements sablonneux ou atmosphères salines.
• Plage de température ambiante étendue : -40°C à +70°C (-40°F à 158°F).

Spécifications techniques

• Entrées signal — Entrées niveau : (0)4–20 mA (HART transparent).
• Sorties signal — Sorties d'alarme : Configurables pour bas-bas, bas, haut, haut-haut ou alarmes combinées ; sortie d'alerte effaçable optionnelle ; jusqu'à quatre relais mécaniques robustes.
• Sorties analogiques : Transmission du niveau/hauteur, du contenu ou retransmission d'entrée ; extensible à n'importe quelle plage ; options : une sortie 4–20 mA isolée passive, une sortie active (0)4–20 mA ou une sortie isolée alimentée en boucle.
• Alimentation : 10–27V DC ; isolé 12–30V DC / 12–24V AC ; isolé 115–230V AC (de base : 10–27V DC).
• Alimentation capteur : 24V DC.
• Communication — Protocole : Modbus ASCII / RTU.
• Communication — Interface : RS232 / RS485 2 fils / RS485 isolé 2 fils ; USB-C pour configuration à distance uniquement.
• Boîtier / Mécanique : Boîtier de terrain robuste en aluminium ou acier inoxydable 316L ; protection IP65, IP67 / Type4X.
• Affichage : Écran double ligne montrant niveau/hauteur, contenu, pourcentage rempli, entrée 4–20 mA ou valeurs d'alarme avec bargraph dédié.
• Environnement / Plage de fonctionnement : -40°C à +70°C (-40°F à 158°F) ; adapté aux conditions météorologiques sévères et atmosphères corrosives.
• Remarques : Des versions intrinsèquement sûres sont indiquées sur la page produit ; disponibilité selon modèle/configuration.
