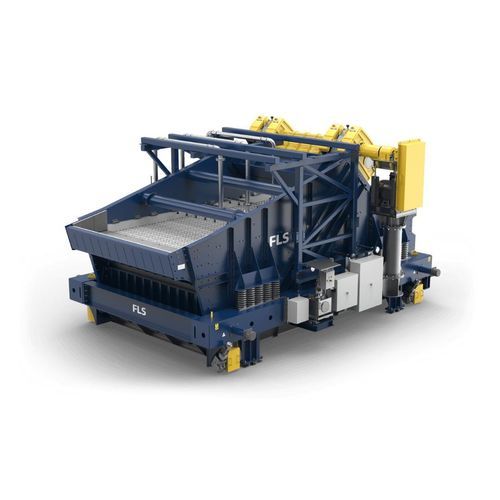

Plaque de criblage pour l'industrie minière BRX Series

pour le traitement des eaux

Présentation
L'utilisation des écrans FLS dans les applications de broyage et de classification permet d'affiner le contrôle de la granulométrie, de stabiliser la décharge du broyeur et de protéger les équipements en aval. FLS associe le type d'écran, la géométrie et les médias à des tâches spécifiques pour réduire le surbroyage, maintenir l'efficacité du circuit et garantir le débit cible.

Avantages clés

• Charge circulante stable — des configurations d'écran et de médias adaptées réduisent le surbroyage et assurent un flux constant vers la séparation en aval.
• Opérations à haute disponibilité — agencements facilitant l'accès, ensembles d'entraînement éprouvés et zones d'usure protégées pour compresser la durée des arrêts et permettre des échangeurs rapides.
• Surveillance prédictive — la surveillance modulaire en ligne et le Screen Motion Analyser permettent la détection précoce des défauts et une maintenance fondée sur les tendances.
• Changements de performance sécurisés — audits basés sur le mouvement et essais sur site réduisent les risques des mises à niveau et garantissent une intégration sans heurts avec cyclones, broyeurs et pompes.
• Orientation efficience greenfield — conceptions et enveloppes de fonctionnement sélectionnées pour soutenir des intensités d'eau et d'énergie plus faibles dès la mise en service.

Familles de produits et missions typiques

• BRX Series — Conçu pour les circuits de broyage et de classification (décharge de broyeur SAG, classification humide et sèche, déslimage). Conçu pour une haute disponibilité et une capacité à supporter des forces G élevées. Large gamme de tailles pour des tonnages importants.
• UHS Series — Écrans compacts à mouvement linéaire horizontal pour fonctions de sécurité/barrière aux débris et applications plus légères (sorties de puisards, décharges de cuves, alimentation de pompes). Faible hauteur sous plafond et adaptés aux retrofit avec entraînements double-moteur simples.
• VSW Series (déshydratation) — Écrans de déshydratation pour le contrôle de l'humidité et la récupération précoce d'eau, réduisant la charge sur épaississeurs et filtres.

Screening AssetHealth et surveillance d'état
Screening AssetHealth (analyseur de mouvement d'écran portable, SMA) évalue le mouvement de l'écran en fonctionnement : vibration, course, fréquence, accélération et déplacement latéral. Cette évaluation identifie le désalignement, la dégradation de l'excitateur, des profils de mouvement incorrects et les schémas d'usure pour prioriser les interventions et réduire les arrêts imprévus. L'intégration de la surveillance en ligne permet l'analyse des tendances et l'amélioration continue.

Applications

• Criblage des décharges de broyeur SAG (configurations BRX horizontales pour éliminer précocement les matériaux de bonne taille et réduire la charge de recirculation).
• Fonctions de classification humide et sèche (séparation précise par taille de particule pour la flottation en aval, la séparation gravimétrique ou les spécifications produit).
• Déslimage (configurations inclinées/multi-pentes avec suivi VSW pour un contrôle fin de l'humidité).
• Fonctions de sécurité et protection (écrans UHS en tant que barrières aux débris pour éliminer les matériaux indésirables avant pompes, cyclones ou équipements aval).

Caractéristiques et points forts de la conception

• Série BRX jusqu'à 4,8 m de large x 11 m de long (large gamme de tailles industrielles).
• Capacité à supporter des forces G élevées et structure robuste adaptée aux travaux lourds et forts tonnages.
• Flexibilité des médias : panneaux modulaires, toiles à tension croisée et panneaux boulonnés pour optimiser la surface ouverte, la durée d'usure et la précision de coupure.
• Cadres détenteurs de contraintes, montage isolant des vibrations et options avancées d'excitateur (y compris lubrification brevetée des paliers) pour prolonger les intervalles de maintenance et la durée de vie structurelle.
• Agencements facilitant l'accès, zones d'usure protégées et corps d'échange en réserve pour réduire le temps d'intervention et les arrêts.
• Audits basés sur le mouvement, essais sur site et modélisation des processus pour valider les mises à niveau et assurer l'intégration avec cyclones, broyeurs, pompes et objectifs d'équilibre hydrique.

Caractéristiques / spécifications techniques

• Taille module maximale typique : jusqu'à 4,8 m (largeur) x 11 m (longueur).
• Mouvements d'écran : options haute-G et configurations linéaires/horizontales disponibles selon la tâche.
• Options médias : panneaux modulaires, toile à tension croisée, panneaux boulonnés ; médias choisis pour correspondre au minerai et aux objectifs PSD.
• Applications : décharge de broyeur SAG, classification humide/sèche, déslimage, protection puisard/pompe, criblage de sécurité/débris.
• Surveillance d'état : Screen Motion Analyser portable (SMA) mesurant course, fréquence, accélération et déplacement latéral ; surveillance en ligne optionnelle pour le suivi des tendances.
• Orientation de conception : haute disponibilité, réduction de la consommation d'énergie par diminution du surbroyage, récupération d'eau (avec écrans de déshydratation) et procédures de maintenance/refit simplifiées.
• Programmes de service : audits d'écran, analyse de mouvement, corps d'échange et support de maintenance planifiée pour préserver la disponibilité.
