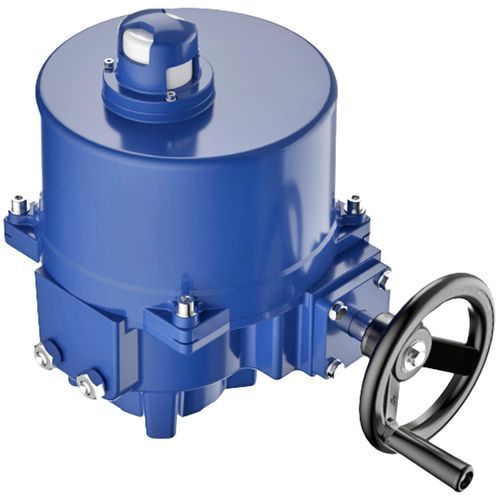

Actionneur de vanne à sphère électrique Limitorque®

type quart de tourmonophasétriphasé

Présentation
Le Limitorque® LQI est un actionneur électrique quart-de-tour intrusif et compact, offrant un contrôle fiable des vannes avec des options de commande et de retour d'information flexibles. Conçu pour les environnements industriels, il prend en charge des cycles de service exigeants tout en simplifiant l'installation et la maintenance.

Fonctionnalités et avantages

• Manœuvre manuelle par volant sans embrayage maintient les vannes opérationnelles en cas de coupure de courant, évitant les arrêts non planifiés
• Indicateur mécanique clair permet de visualiser immédiatement la position de la vanne pour une exploitation plus sûre
• Contacts de commande et auxiliaires standard simplifient l'intégration à l'automatisation et réduisent le temps de mise en service
• Entraînement auto-verrouillant lubrifié assure un fonctionnement fluide et sans maintenance pour des performances constantes
• Coque compacte et facile d'entretien facilite l'accès pour la maintenance et supporte jusqu'à 75 % de cycle de service

Spécifications
Normes
IP67/68
CSA
CSAus
ATEX II 2 GD
IECEx
Température
-30°C à +65°C (-22°F à +149°F)
Gamme de tailles
35 - 4 500 Nm
310 - 40 000 in-lb (étanche)
35 - 1 500 Nm
310 - 1 3290 in-lb (antidéflagrant)
Configurations

• Commandes discrètes 2/3/4 fils
• Module 4-20 mA — entrée & sortie
• Options NCU ou boutons-poussoirs
• 12/24 V AC, 12/24 V DC, mono- ou tri-phasé 50/60 Hz jusqu'à 480 V
• Option de contrôle Modbus
• Résistance à la corrosion jusqu'à C5

Secteurs

• Énergie
• Chimie
• Eau
• Pétrole & Gaz
• Industries générales

Caractéristiques techniques

• Famille de produits : Limitorque® LQI - Actionneur électrique quart-de-tour intrusif compact
• Fonctionnement : actionneur électrique quart-de-tour avec multiples options de commande et de retour
• Boîtier / Protection : IP67/68
• Certifications : CSA, CSAus, ATEX II 2 GD, IECEx
• Plage de température de fonctionnement : -30°C à +65°C (-22°F à +149°F)
• Gamme couple (étanche) : 35 - 4 500 Nm (310 - 40 000 in-lb)
• Gamme couple (antidéflagrant) : 35 - 1 500 Nm (310 - 1 3290 in-lb)
• Cycle de service : supporte jusqu'à 75 %
• Entraînement : entraînement auto-verrouillant lubrifié (sans maintenance)
• Débrayage manuel : manœuvre manuelle par volant sans embrayage
• Indication de position : indicateur mécanique clair
• Options de commande : 2/3/4 fils discrets, Mod 4-20 mA entrée/sortie, NCU ou bouton-poussoir, option Modbus
• Options d'alimentation : 12/24 V AC, 12/24 V DC, mono- ou tri-phasé 50/60 Hz jusqu'à 480 V
• Résistance à la corrosion : jusqu'à C5
• Applications typiques : actionnement de vannes quart-de-tour pour eau, énergie, chimie, pétrole & gaz et industries générales
