Bras d'aspiration fixe 1040 series

muralflexiblearticulé

Description du produit

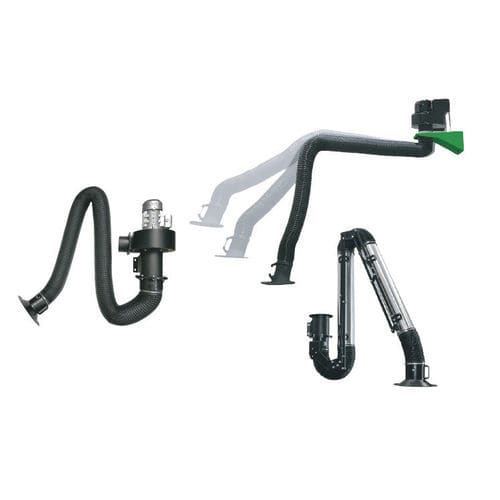

Système de lanceur d'air fixe pour aspiration canalisée, conçu pour transférer fumées et poussières vers des unités d'extraction centralisées. Adapté à l'extraction ponctuelle industrielle lorsque les émissions doivent être évacuées en externe. Le système est livré avec le ventilateur d'extraction, le tuyau d'extraction et la bride murale ; les bras rotatifs permettent une capture ciblée dans des zones de travail confinées.

Conception et fonctionnement
L'unité intègre un ventilateur d'extraction 220 V (capacité nominale 2500 m³/h) et un tuyau d'extraction Ø160 mm. Les bras extracteurs rotatifs et positionnables offrent une capture flexible des points d'émission avec une intervention minimale. La bride murale compacte facilite l'installation et la maintenance.

• Alimentation : 220 V
• Capacité ventilateur (unité) : 2500 m³/h
• Débit d'air modèle typique : 1300 m³/h
• Diamètre du tuyau : Ø160 mm
• Fourni : ventilateur, tuyau, bride murale et bras articulé

Modèles
EN-TÊTE : CODE ARTICLE | MODÈLE | LONGUEUR MT | DÉBIT D'AIR (m3/h) | TENSION
104093000152 | Lanceur d'air fixe (articulation interne) | 3 mt | 1300 m³ | 220V
104094000152 | Lanceur d'air fixe (articulation interne) | 4 mt | 1300 m³ | 220V
104095000152 | Lanceur d'air fixe (articulation interne) | 5 mt | 1300 m³ | 220V
104096000152 | Lanceur d'air fixe (articulation interne) | 6 mt | 1300 m³ | 220V
104103000152 | Lanceur d'air fixe (articulation externe) | 3 mt | 1300 m³ | 220V
104104000152 | Lanceur d'air fixe (articulation externe) | 4 mt | 1300 m³ | 220V
104105000152 | Lanceur d'air fixe (articulation externe) | 5 mt | 1300 m³ | 220V
104106000152 | Lanceur d'air fixe (articulation externe) | 6 mt | 1300 m³ | 220V

Bras Acrobat & accessoires
Bras Acrobat à articulation interne - EN-TÊTE : CODE ARTICLE | MODÈLE | DÉBIT D'AIR (m3/h) | LONGUEUR | DIAMÈTRE TUYAU
104112000152 | Bras Acrobat articulation interne | 1300 m³ | 2 Mètre | Ø 160 mm
104113000152 | Bras Acrobat articulation interne | 1300 m³ | 3 Mètre | Ø 160 mm
104114000152 | Bras Acrobat articulation interne | 1300 m³ | 4 Mètre | Ø 160 mm

Bras Acrobat articulé externe - EN-TÊTE : CODE ARTICLE | MODÈLE | DÉBIT D'AIR (m3/h) | LONGUEUR | DIAMÈTRE TUYAU
104122000152 | Bras Acrobat articulé externe | 1400 m³ | 2 Mètre | Ø 160 mm
104123000152 | Bras Acrobat articulé externe | 1400 m³ | 3 Mètre | Ø 160 mm
104124000152 | Bras Acrobat articulé externe | 1400 m³ | 4 Mètre | Ø 160 mm

Bras d'extension avec bride - EN-TÊTE : CODE ARTICLE | MODÈLE | LONGUEUR
104132000152 | Bras d'extension avec bride | 2 Mètre
104133000152 | Bras d'extension avec bride | 3 Mètre
104134000152 | Bras d'extension avec bride | 4 Mètre
104135000152 | Bras d'extension avec bride | 5 Mètre

Accessoires - EN-TÊTE : CODE ARTICLE | MODÈLE
904000000201 | Tête de bras Acrobat
904000000202 | Tête de bras Acrobat avec clapet
904000000203 | Tuyau pour bras Acrobat
904000000204 | Bride de fixation

Spécifications techniques

• Tension ventilateur d'extraction : 220 V
• Capacité ventilateur indiquée : 2500 m³/h
• Débit d'air indiqué dans le tableau modèles : généralement 1300 m³/h
• Débit des bras Acrobat : 1300–1400 m³/h selon le type
• Diamètre du tuyau : Ø160 mm
• Longueurs disponibles : 2 m, 3 m, 4 m, 5 m, 6 m (selon modèle)
• Configuration : bras extracteurs rotatifs, bride murale et tuyau d'extraction inclus
