Bouton de commande SSH series

Présentation du produit

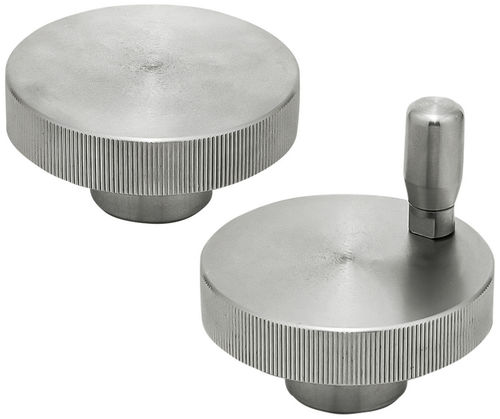

Molette de commande en acier inoxydable de la série SSH, disponible avec une poignée tournante ou en version sans poignée. La version sans poignée est fournie sans trou taraudé pour la fixation de la poignée. Possibilité de choisir un moyeu alésé ou recalibré selon les exigences d'ajustement. Diamètres généraux disponibles : 50 mm et 63 mm. La roue et la poignée sont en acier inoxydable 303, adaptées aux environnements industriels.

Types de produit

• 150735 | SSH50C | SSH50C | Type A | Alésé | Sans poignée | D 50 mm | D1 22 mm | D2 5 mm | D3 - | H 28 mm | H1 - | H2 15 mm | R -
• 150739 | SSHR50C | SSHR50C | Type A | Alésé | Avec poignée | D 50 mm | D1 22 mm | D2 12 mm | D3 13 mm | H 28 mm | H1 30 mm | H2 15 mm | R 17 mm
• 150736 | SSH50R | SSH50R | Type B | Recalibré | Sans poignée | D 50 mm | D1 22 mm | D2 5 mm | D3 - | H 28 mm | H1 - | H2 15 mm | R -
• 150740 | SSHR50R | SSHR50R | Type B | Recalibré | Avec poignée | D 50 mm | D1 22 mm | D2 12 mm | D3 13 mm | H 32 mm | H1 30 mm | H2 15 mm | R 17 mm
• 150737 | SSH63C | SSH63C | Type A | Alésé | Sans poignée | D 63 mm | D1 27 mm | D2 5 mm | D3 - | H 32 mm | H1 - | H2 18 mm | R -
• 150741 | SSHR63C | SSHR63C | Type A | Alésé | Avec poignée | D 63 mm | D1 27 mm | D2 12 mm | D3 13 mm | H 32 mm | H1 30 mm | H2 18 mm | R 23 mm
• 150738 | SSH63R | SSH63R | Type B | Recalibré | Sans poignée | D 63 mm | D1 27 mm | D2 5 mm | D3 - | H 32 mm | H1 - | H2 18 mm | R -
• 150742 | SSHR63R | SSHR63R | Type B | Recalibré | Avec poignée | D 63 mm | D1 27 mm | D2 12 mm | D3 13 mm | H 32 mm | H1 30 mm | H2 18 mm | R 23 mm

Remarques / options

• Styles d'alésage : moyeu alésé ou moyeu recalibré — à choisir selon le jeu et la tolérance.
• Option poignée : poignée tournante (Oui) ou sans poignée (Non). La variante sans poignée ne comprend pas le trou taraudé pour la fixation de la poignée.
• Diamètres disponibles : 50 mm et 63 mm.
• Matériau de la roue et de la poignée : acier inoxydable 303.

Caractéristiques / spécifications techniques

• Matériau : acier inoxydable 303 (roue et poignée).
• Modèle/série : SSH.
• Variantes disponibles (exemples) : SSH50C, SSHR50C, SSH50R, SSHR50R, SSH63C, SSHR63C, SSH63R, SSHR63R.
• Type d'alésage : moyeu alésé ou recalibré (sélection selon la référence).
• Poignée : option de poignée tournante disponible ; la variante sans poignée ne possède pas de trou taraudé pour la fixation.
• Dimensions clés (selon SKU) : diamètre extérieur D = 50 mm ou 63 mm ; D1 = 22 mm ou 27 mm ; D2 = 5 mm ou 12 mm ; H = 28–32 mm ; H1 = 30 mm pour les variantes avec poignée ; H2 = 15–18 mm ; R (si présent) = 17 ou 23 mm.
