Doigt d'indexage en technopolymère 03330 series

Présentation du produit

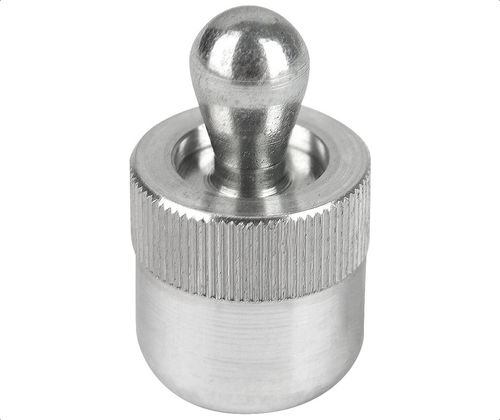

Les goupilles à ressort latérales série 03330 sont conçues pour positionner et maintenir des pièces plates, rondes ou de forme irrégulière dans des espaces confinés. Elles exercent une pression radiale constante et conviennent aux opérations d'usinage, d'assemblage, de contrôle et de soudage. La série présente un corps en aluminium, une tige de poussée en acier (surface trempée) et un ressort en acier. Des versions étanchées empêchent l'entrée de saletés ; des variantes non étanchées sont également disponibles.

Types de produit

• Corps en aluminium, tige acier (emmanché)
• Corps en aluminium, tige plastique (emmanché)

Pièces / Options de pièces (tableau)
En-têtes : ID | SKU | Référence | D (in) | D1 (in) | L (in) | L1 (in) | D2 (in) +.004 | S (in) +0.05/0.00 | Force ressort (Lbs) | X si Y=.039 (in) | X si Y=.079 (in) | X si Y=.118 (in) | X si Y=.177 (in) | X si Y=.236 (in) | X si Y=.315 (in) | PN
127270 | 03330-22034CM | 03330-22034CM | 1/4 | .118 | .157 | .276 | 1/4 | .020 | 2.2 | .031 | .039 | .039 | .039 | .039 | .039 |
127272 | 03330-22036CM | 03330-22036CM | 1/4 | .118 | .157 | .276 | 1/4 | .020 | 4.5 | .031 | .039 | .039 | .039 | .039 | .039 |
127276 | 03330-22038CM | 03330-22038CM | 1/4 | .118 | .157 | .276 | 1/4 | .020 | 9.0 | .031 | .039 | .039 | .039 | .039 | .039 |
127277 | 03330-22054CU | 03330-22054CU | 7/16 | .197 | .236 | .472 | 7/16 | .031 | 4.5 | - | .059 | .067 | .067 | .067 | .067 |
127279 | 03330-22056CU | 03330-22056CU | 7/16 | .197 | .236 | .472 | 7/16 | .031 | 11.2 | - | .059 | .067 | .067 | .067 | .067 |
127283 | 03330-22058CU | 03330-22058CU | 7/16 | .197 | .236 | .472 | 7/16 | .031 | 22.5 | - | .059 | .067 | .067 | .067 | .067 |
127285 | 03330-22064CU | 03330-22064CU | 7/16 | .236 | .394 | .472 | 7/16 | .039 | 9.0 | - | - | - | - | .067 | .075 | .075
127287 | 03330-22066CU | 03330-22066CU | 7/16 | .236 | .394 | .472 | 7/16 | .039 | 16.9 | - | - | - | - | .067 | .075 | .075
127289 | 03330-22068CU | 03330-22068CU | 7/16 | .236 | .394 | .472 | 7/16 | .039 | 33.7 | - | - | - | - | .067 | .075 | .075
127293 | 03330-22084CP | 03330-22084CP | 1/2 | .315 | .512 | .551 | 1/2 | .051 | 11.2 | - | - | - | - | - | .098 | .106

Accessoires

• Bagues pour positionneurs emmanchés (bagues excentriques)
• Outils d'installation / assemblage pour positionneurs emmanchés

Produits associés

• Tiges de positionnement latérales (acier ou inoxydable)

Caractéristiques / Spécifications techniques

• Modèle / Série : 03330
• Type de produit : Goupille à ressort latérale / positionneur emmanché
• Matériau du corps : Aluminium
• Matériau de la tige / tige de pression : Acier traité en surface (option tige acier) ou plastique (option tige plastique)
• Ressort : Ressort en acier
• Étanchéité : Versions étanchées disponibles pour empêcher l'entrée de saletés ; goupilles non étanches disponibles
• Applications : Positionnement et maintien de pièces plates, rondes ou de forme irrégulière dans des espaces confinés ; usinage, assemblage, contrôle, soudage
• Options : Bagues excentriques ; outils d'assemblage / installation
• Options de pièces disponibles : Plusieurs références avec différents diamètres, longueurs et forces de ressort (voir tableau des pièces ci‑dessus)
