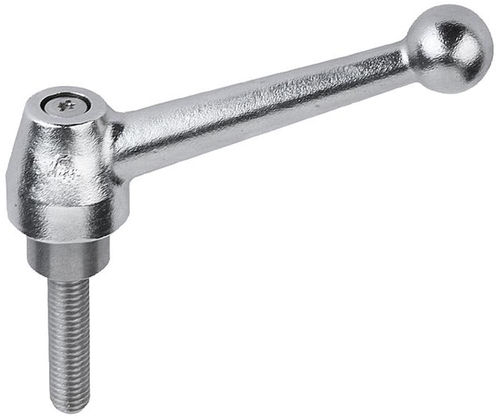

Levier de serrage en acier 06440

en acier inoxydableinoxydableréglable

Description
Levier de tension réglable 06441 avec tête à cannelures : tirer la poignée désengage la cannelure pour permettre la rotation libre et le repositionnement ; relâcher la poignée réengage la cannelure pour le serrage. Poignées en acier inoxydable électropolies. Goujons en acier inoxydable sur les variantes inox. Les dimensions et filetages sont indiqués en pouces.

Types de produit

• 06441 – Leviers de tension réglables : poignée en acier inoxydable et goujon inox
• 06440 – Leviers de tension réglables : poignée en acier inoxydable et filetage interne
• 06441 (acier) – Poignée et goujon en acier
• 06440 (acier) – Poignée en acier et filetage interne

Options de pièces
Filetage :

• 3/8-16
• 1/2-13

Longueur de filetage (pouces) :

• 0.79
• 1.18
• 1.57
• 1.77
• 1.97
• 2.36

Table des pièces (lignes sélectionnées)
En-tête : ID | SKU | Filetage | L (pouces) | D (pouces) | D1 (pouces) | D2 (pouces) | H (pouces) | H1 (pouces) | H2 (pouces) | H3 (pouces) | A (pouces) | A1 (pouces) | Nombre de dents
115373 | 06441-11A4X20 | 3/8-16 | 0.79 | 0.75 | 1.10 | 0.79 | 1.61 | 0.47 | 2.13 | 1.93 | 3.27 | 4.21 | 24
115375 | 06441-11A4X30 | 3/8-16 | 1.18 | 0.75 | 1.10 | 0.79 | 1.61 | 0.47 | 2.13 | 1.93 | 3.27 | 4.21 | 24
115389 | 06441-11A4X40 | 3/8-16 | 1.57 | 0.75 | 1.10 | 0.79 | 1.61 | 0.47 | 2.13 | 1.93 | 3.27 | 4.21 | 24
115397 | 06441-11A4X45 | 3/8-16 | 1.77 | 0.75 | 1.10 | 0.79 | 1.61 | 0.47 | 2.13 | 1.93 | 3.27 | 4.21 | 24
115399 | 06441-11A4X50 | 3/8-16 | 1.97 | 0.75 | 1.10 | 0.79 | 1.61 | 0.47 | 2.13 | 1.93 | 3.27 | 4.21 | 24
115407 | 06441-11A4X60 | 3/8-16 | 2.36 | 0.75 | 1.10 | 0.79 | 1.61 | 0.47 | 2.13 | 1.93 | 3.27 | 4.21 | 24
115423 | 06441-11A5X20 | 1/2-13 | 0.79 | 0.75 | 1.10 | 0.79 | 1.61 | 0.47 | 2.13 | 1.93 | 3.27 | 4.21 | 24
115437 | 06441-11A5X30 | 1/2-13 | 1.18 | 0.75 | 1.10 | 0.79 | 1.61 | 0.47 | 2.13 | 1.93 | 3.27 | 4.21 | 24
115461 | 06441-11A5X40 | 1/2-13 | 1.57 | 0.75 | 1.10 | 0.79 | 1.61 | 0.47 | 2.13 | 1.93 | 3.27 | 4.21 | 24
115467 | 06441-11A5X45 | 1/2-13 | 1.77 | 0.75 | 1.10 | 0.79 | 1.61 | 0.47 | 2.13 | 1.93 | 3.27 | 4.21 | 24

Caractéristiques / Spécifications techniques

• Corps : acier ou acier inoxydable (selon variante)
• Poignée : acier inoxydable (électropolies) ou acier
• Goujon : acier inoxydable pour les variantes inox
• Finition : revêtement poudre hammertone pour variantes corps acier ; électropolissage pour poignées inox
• Fonctionnement : tirer la poignée pour désengager la cannelure (rotation libre pour positionnement), relâcher pour réengager et serrer
• Unités : pouces (données produit en pouces)
• Filetages disponibles : 3/8-16, 1/2-13
• Longueurs de filetage disponibles (pouces) : 0.79, 1.18, 1.57, 1.77, 1.97, 2.36
• Nombre de dents (pièces listées) : 24
