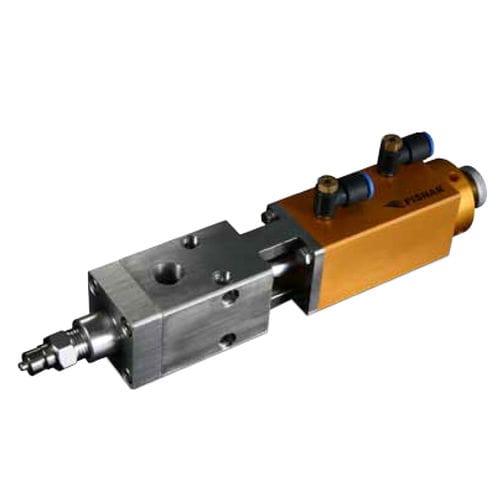

La valve de dosage à aiguille haute pression HP600 Small Shot est une solution robuste à longue durée de vie pour le dosage de matériaux à haute viscosité tels que le silicone, le RTV, les produits d'étanchéité et les graisses.
fONCTIONNEMENT DE LA VALVE À 4 VOIES
La HP600S est une valve à aiguille haute pression segmentée de type équilibré "on/off", qui nécessite un contrôleur de valve à 4 voies modèle VC1195N. L'application d'un minimum de 56 psi à l'entrée d'air rétractera le pointeau, permettant au matériau de s'écouler. La commutation du signal d'air sur le contrôleur ramène le pointeau en position assise et ferme la vanne.
Entrée de fluide haute pression
Réglable en fonction de la taille du produit
fonctionnement à 4 voies - fermeture rapide
Convient aux fluides à très haute viscosité
Joints remplaçables
Pression d'air de fonctionnement : Max. 60-71psi (4.1 - 4.9 bar)
Pression de refoulement du produit : 147 bars (2 133 psi)
Taille minimale de l'injection : 0,01cc
Type de valve : Aiguille
Corps de cylindre, CAP : AL (anodisé dur)
Piston, corps de contrôle : STS303
Chambre : SUS303
CAP, corps CV : AL (revêtement dur)
Joints : Acétal Téflon
Entrée d'air de fonctionnement : M5xP0.8, raccord 4mm, tuyau d'air ø6 OD
Entrée du matériau : 1/4" NPT
Sortie du matériau : 1/4" NPT Luer lock (mâle)
Poids : 950 g
---
