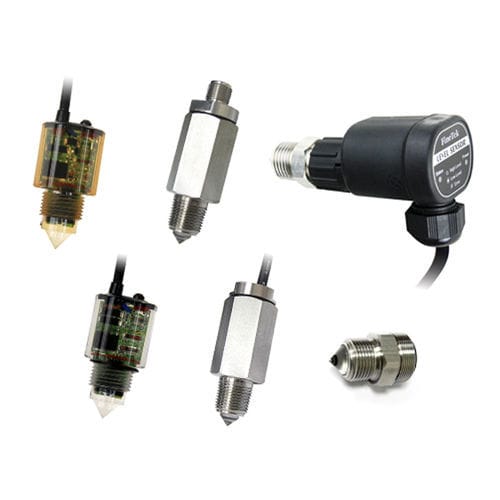

Détecteur de niveau optoélectronique SD series

de liquidepour l'industrie pharmaceutiquepour l'automobile

Le détecteur optique de niveau de liquide utilise le principe de la réflexion totale dans un prisme. La réflexion ou la pénétration est à la base de la sortie de l'alarme de niveau. Lorsque le capteur est entouré d'air, l'angle d'incidence est supérieur à l'angle critique et il y a donc réflexion totale. Une partie de la lumière réfléchie est transmise au récepteur. Inversement, lorsque le capteur est entouré de liquide, en raison de l'indice de réfraction du liquide et du matériau de la pointe du capteur, la quasi-totalité de la lumière pénètre à l'avant du capteur. En utilisant ce principe, la conception du détecteur optique de niveau de liquide est basée sur la lumière. Le récepteur peut détecter et déterminer l'état de réflexion ou de pénétration de la lumière, et détermine la sortie du circuit. Le détecteur de niveau optique de la série SD utilise le principe de la réflexion de la lumière dans un prisme pour détecter l'absence ou la présence d'un liquide à l'endroit où le capteur est installé dans un réservoir, un pipeline ou un autre type de conteneur. Description de l'appareil Détecteur de niveau optique SDX, détecteur de niveau de liquide La série SD est une gamme de détecteurs de niveau optiques qui émettent un faisceau de lumière infrarouge dans la pointe (prisme) du capteur. En l'absence de liquide à l'extrémité du capteur, la lumière est réfléchie vers le récepteur du capteur. Lorsque le liquide cible est présent autour de la pointe du capteur, la lumière est réfractée dans le liquide et s'éloigne du composant récepteur du détecteur de niveau de la série SD, ce qui permet de déterminer la présence ou l'absence de liquide. La sortie de la série SD est activée en conséquence. Ces détecteurs de niveau optiques sont compacts, économiques et idéaux pour une grande variété de liquides. Caractéristiques 。Simple et compact, sans pièces mobiles 。 Indication par LED 。Versions alimentées en 10-28VDC, 115VAC ou 230VAC
