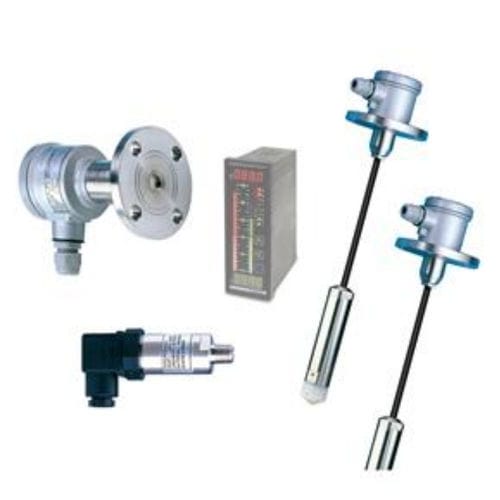

Transmetteur de niveau différentiel EC series

à liquide2 fils4-20 mA

Un capteur de pression est constitué d'un pont de Wheatstone à piézorésistance. Comme le montre la figure 2, la pression est appliquée au diaphragme et passe à travers l'huile de silicone sur le pont de Wheatstone. Lorsque la pression du liquide agit directement sur la face avant du diaphragme, le pont de Wheatstone crée une tension différentielle. Cette différence de tension est ensuite amplifiée pour obtenir un signal de courant de 4 à 20 mA. Lorsque cette sortie de courant est connectée à un compteur analogique, nous pouvons mettre à l'échelle correctement pour lire le niveau du liquide appliqué dans un récipient ou une cuve. La formule utilisée ici est la suivante P= x H q q Où P est la pression, la constante de pression et H le niveau de liquide dans un récipient Caractéristiques 1. Les modèles FineTek comprennent : les transducteurs à câble d'extension, les modèles anticorrosion, les modèles à brides et les transducteurs de pression. 2. Ils peuvent être connectés à des compteurs numériques, des enregistreurs, des automates programmables et des contrôleurs de signaux. 3. La membrane métallique convient aux liquides faiblement acides et alcalins ou au traitement des eaux usées. 4. La compensation interne de la température garantit une fiabilité à long terme. 5. Des tailles de brides et de vis personnalisées sont disponibles. Applications 1. L'EC1100 est un dispositif de mesure des liquides qui peut être utilisé dans une variété d'environnements, y compris les environnements d'agitation de l'eau. 2. L'EC1200 peut résister à un environnement liquide à haute température. 3. Le type de bride standard EC1210 peut être utilisé dans des environnements de mesure de pression de liquides et de gaz (c'est-à-dire des environnements légèrement corrosifs). 4. Le type EC1300~1320 est adapté à la mesure des eaux très profondes, comme la mesure des réservoirs. 5. L'EC1500 convient aux dispositifs de mesure ou de contrôle de la pression tels que ceux que l'on trouve dans les machines hydrauliques et pneumatiques.
