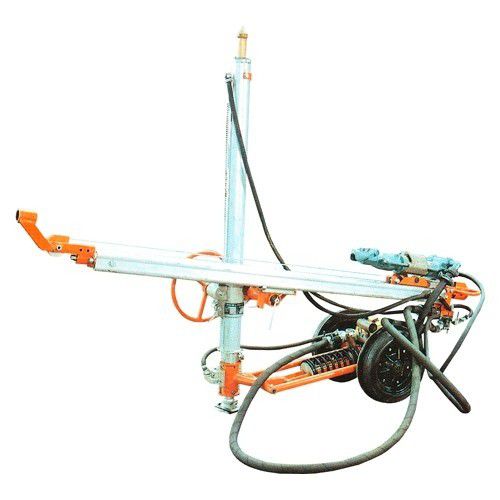

Unité de forage rotative VS-1

Le système de forage VS-1 est conçu pour forer des trous courts d'un diamètre allant jusqu'à 50 mm et d'une longueur maximale de 12 m. L'ensemble est recommandé pour forer des trous pour le dynamitage lors de l'utilisation de la technologie d'ancrage dans l'industrie de la construction souterraine, l'industrie minière, la réhabilitation de constructions en béton, etc. La taille du système de forage le rend idéal pour une utilisation dans des endroits exigus et difficiles d'accès. Principe de fonctionnement Le système de forage se compose d'une colonne de contreventement sur laquelle est fixé un support pour le guidage du marteau de forage, qui est équipé d'un châssis à deux roues pour faciliter sa manipulation. À l'arrière du support se trouve le contrôleur qui contient les principaux éléments de commande. La colonne de contreventement du système de forage comprend un cylindre pneumatique avec une double surface effective dans la direction de l'éjection de la tige de piston. Sur le cylindre pneumatique de contreventement se trouve un cylindre pneumatique mobile à simple effet dont le manchon se déplace sur un peigne denté avec la console de serrage de la monture. L'affût de forage est constitué d'un ensemble de deux vérins pneumatiques montés en série. Le cylindre pneumatique principal est constitué par le corps de l'affût où le marteau de forage se déplace sur la face supérieure. Le cylindre pneumatique auxiliaire, situé sur le côté de l'affût, provoque le mouvement longitudinal nécessaire de l'affût dans le sens du forage. L'affût peut être incliné sur la console à n'importe quel angle. Le panneau de commande du système de forage permet un contrôle centralisé de toutes les fonctions. L'ensemble de forage est conçu de manière à pouvoir être utilisé par un seul employé.
