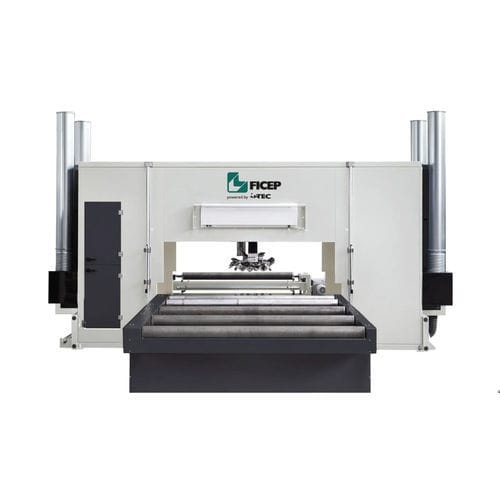

Ligne de revêtement de profilés

de surfaceavec séchageautomatique

Présentation

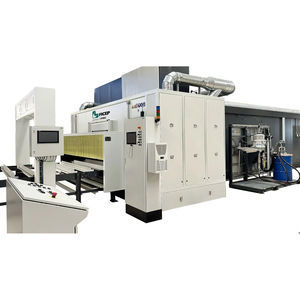

FICEP, en coopération avec inTEC, fournit une ligne continue de revêtement d'apprêt pour assemblages, profils et plaques d'acier. Le système est conçu pour la conservation, la finition et le séchage automatisés des pièces non soudées et peut être intégré en ligne avec des systèmes de grenaillage pour former une chaîne de traitement de surface continue.

Applications

• PEINTURE

Profilés usinables

• POUTRES
• PLAQUES

Principales caractéristiques et équipements

• STATION DE SOUFFLAGE D'AIR POUR ÉLIMINER LES CONTAMINANTS ET LES RÉSIDUS D'EAU : stations de soufflage pour élimination de la poussière, saleté et eau selon les spécifications matériau/projet.
• STATION DE PRÉCHAUFFAGE & SYSTÈME DE SÉCHAGE : technologies de séchage par circulation d'air, UV et infrarouge, avec solutions télescopiques et transversales.
• UNITÉ DE PEINTURE AVEC PISTOLETS AIRLESS : traitement précis de la peinture, systèmes d'alimentation, réservoirs de stockage et pistolets airless.
• CABINE À FILTRE SEC : cabines de filtration sèche adaptées au projet, unités d'arrivée/évacuation d'air ; inTEC peut fournir des systèmes RTO pour le traitement des effluents d'air.
• CHARGEMENT/DÉCHARGEMENT MANUEL OU AUTOMATIQUE : convoyeurs à chaîne ou à rouleaux, intégration aux lignes existantes, stations de chargement/déchargement et chariots traversants pour déplacements longitudinaux et latéraux.
• SCANNING 3D & RECONNAISSANCE DES COMPOSANTS : reconnaissance 3D des contours de pièces et assemblages pour commande automatique des pistolets, réduction des défauts, du surcouchage et de la pulvérisation excessive.

Tableau technique (métrique)
SYSTÈMES DE PEINTURE — SYSTÈME DE REVÊTEMENT D'AMORÇAGE
Type de matériau : Poutres en acier, Plaques en acier
Largeur du matériau [max.mm] : 4000
Hauteur de la fenêtre de projection [mm] : 500
Type de revêtement : Peinture à base de solvants (COV) et/ou à base d'eau
Pistolets pulvérisateurs [non.] : 4/8
DTF [Épaisseur de film sec - µm] : 15/20

Tableau technique (impérial)
SYSTÈMES DE PEINTURE — SYSTÈME DE REVÊTEMENT D'AMORÇAGE
Type de matériau : Poutres en acier, Plaques en acier
Largeur du matériau [max.in] : 156 in
Hauteur de la fenêtre de projection [in] : 20 in
Type de revêtement : Peinture à base de solvants (COV) et/ou à base d'eau
Pistolets pulvérisateurs [non.] : 4/8
DTF [Épaisseur de film sec - µm] : 15/20

Caractéristiques / spécifications techniques

• Type de matériau : poutres et plaques en acier.
• Largeur maximale du matériau : 4000 mm (156 in).
• Hauteur de la fenêtre de projection : 500 mm (20 in).
• Types de revêtements pris en charge : peintures à base de solvants (COV) et/ou à base d'eau.
• Nombre de pistolets : configurations 4 ou 8.
• Épaisseur de film sec typique (DTF) : 15–20 µm.
• Modules optionnels : soufflage d'air, préchauffage/séchage (circulation d'air, UV, IR), pistolets airless, cabines à filtre sec et RTO, convoyeurs automatisés/manuels, scan 3D et reconnaissance pour commande automatique des pistolets.
