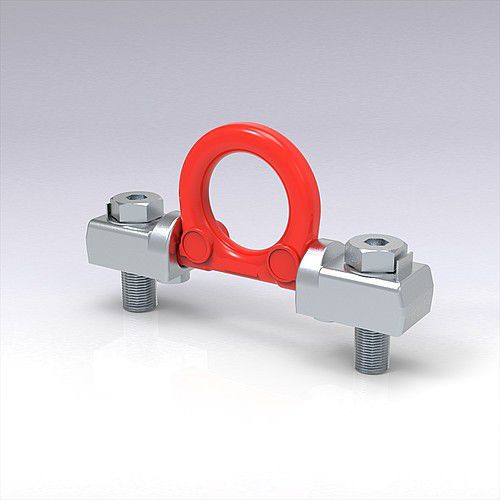

Support de couple 2131.22. series

de chargede sécurité

Les sécurités de positionnement protègent de contraintes de flexion et de cisaillement les vis de fixation. Attache annulaire rabattable. Remarque : 1) Percer d’abord les trous de logement de la sécurité de positionnement. 2) Fixer le support annulaire dans la sécurité de positionnement et cont- repercer les avant-trous de taraudage. Veiller à la planéité des surfaces de vissage. Voir aussi contrainte des oeillets d’élingage. Le raccordement taraudé sur le produit à transporter doit être approprié à la charge à supporter. Fixation : N’utiliser que des vis ayant subi un contrôle à 100% de fissuration. Après une période prolongée d’utilisation, vérifier si l’ajustement par vis n’a pas de jeu. Qualité minimale des vis, voir tableau: Y. 2131.22.016.: N’utiliser que des vis à tête hexagonale selon ISO 4014. Serrer les vis après avoir posé des tôles-freins et les freiner (couple 120 Nm). 2131.22.020/.030.: N’utiliser que des vis à tête hexagonale selon ISO 4762 (2131.22.020 couple 300 Nm, 2131.22.030 couple 600 Nm).
