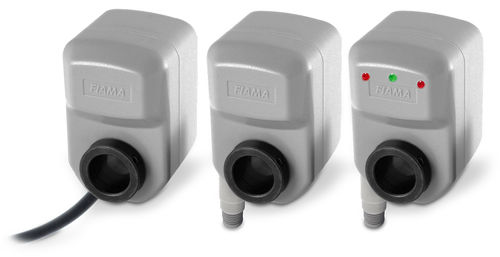

Transducteur de position rotatif PR20 series

sans contactà potentiomètreEtherCAT

Les transducteurs PR20 convertissent un mouvement rotatif en une variation de résistance, garantissant une précision et une fiabilité élevées. Caractéristiques principales: • Arbre creux avec alésage Ø20 mm. • Boîtier antichoc auto-extinguible, résistant aux solvants, à l'essence, aux huiles et aux graisses. • Potentiomètre rotatif de précision actionné par un système de transmission connecté à l'arbre de commande. • Disponibles avec des potentiomètres de 1, 3, 5 ou 10 tours, et des rapports de transmission multiplicatifs ou réducteurs. • Réducteur équipé d'un embrayage pour la protection du potentiomètre. Pour l' utilisation, il est essentiel de connaître le nombre de tours de l'arbre de commande nécessaires pour effectuer la course totale (voir Tab. 2). Versions disponibles: • avec sortie câble. • avec sortie connecteur. • avec interface analogique intégrée, alimentation 24V DC, sortie 4-20mA. • avec interface analogique intégrée, alimentation 24V DC, sortie 0-10V. • Interface série RS485 Modbus RTU pour mesure de position et diagnostics PLC. LEDs (rouge/vert) personnalisables. Protocoles Profinet, EthernetIP, Powerlink, EtherCAT via GatewayPR20. Applications: • Avec un afficheur électronique (V4P, P3X) offre une solution de mesure économique et performante pour le contrôle des déplacements en: Machines-outils, -automatiques, -de travail du bois, du marbre et d'autres matériaux, avec une résolution maximale de ±0,1 mm.
