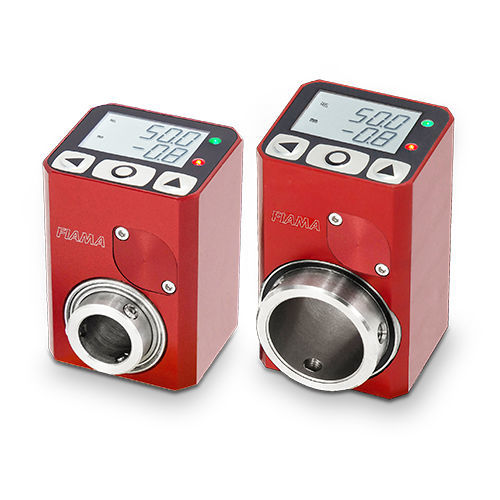

Indicateur de position EP43RS

LCDpour montage sur panneaucompact

Indicateurs de position programmable à arbre creux, avec sortie sérielle utilisée pour la mesure de déplacements linéaires ou angulaires, montage simple pour un changement de format rapide, efficace et sûr. Les EP43 / EP46 sont l’évolution des indicateurs mécaniques, avec des dimensions compatibles et un système de montage identique, permettant des déplacements semi-automatiques et contrôlés sur une large gamme de machines et d’installations, même dans des conditions de travail complexes et hétérogènes. Caractéristiques principales: • Boîtier compact et robuste en aluminium anodisé, arbre creux en acier inoxydable sur roulement à billes. • Écran LCD rétro-éclairé Hauteur des chiffres 7,5 mm, excellente lisibilité même à distance. • 2 modèles: EP43RS avec arbre creux diamètre ø14 - ø12,7 (1/2”); EP4RS avec arbre creux diamètre ø20 - ø19,05 (3/4”) - ø25 • 3 positions de montage: sur arbre horizontal vue A, pour une lecture optimale positionnable entre 50 et 120 cm de hauteur; sur arbre vertical vue B1 optimale positionnable entre 50cm et 150cm de hauteur; sur arbre vertical vue B2 positionnable à une hauteur supérieure à 170cm. Fonctionnalité principales: ￭ LCD rétroéclairé à deux lignes, le premier affiche la côte initiale, tandis que le second affiche la côte à atteindre. Cette côte est communiquée à l’EP4_ via sérielle à partir d’un PLC, permettant ainsi le changement de format avec une opération manuelle au moyen d’un volant. ￭ Guide de l’utilisateur par 2 LED de signalisation rouge / vert indiquant si la nouvelle côte de positionnement a été atteinte ou non.
