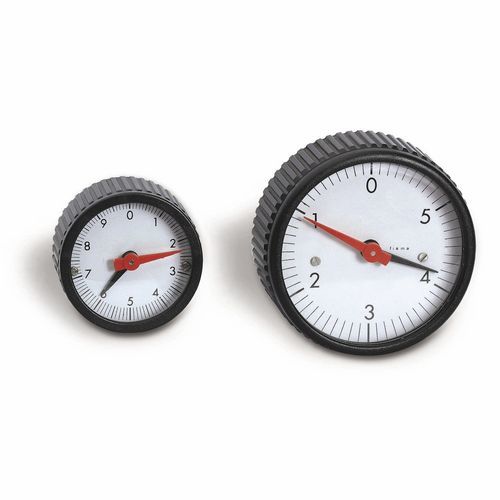

Indicateur de position IP50-IP80, IF50-IF80

analogiquepour montage sur panneauavec volant

Ce sont des petits volants de manœuvre où a été incorporé un indicateur de position à réaction gravitationnelle ou fixe, pour mesures de réglage (angles, déplacements, vitesses, etc.) sur un cadran de contrôle à échelle circulaire graduée. L’indication de la mesure sur le cadran est fournie par deux aiguilles: l’aiguille rouge éffectue un tour complet à chaque tour de l’arbre de commande et en même temps l’aiguille noire éffectue une fraction de tour. Le rapport de l’indicateur représente le nombre de tours nécessaires à l’aiguille noire pour effectuer un tour complet. Volant et écran frontal transparent en polycarbonate. Protection IP65. Température 80°C max. Les volants de type gravitationnel IP50 et IP80 sont indiqués pour des arbres horizontaux ou peu inclinés. Les volants à réaction fixe IF50 et IF80 sont montés sur des arbres de n’importe quelle inclination. Le téton d’arrêt pour la réaction fixe est en acier zingué Ø 3 mm ou fileté M3 (sur demande). Moyeu avec bague en aluminium avec forures alésées ø8 ou ø10 mm et vis transversale M5 pour le fixage à l’arbre. Version avec bouton de positionemment de la mesure: IP50A, IF50A, IP80A, IF80A.
