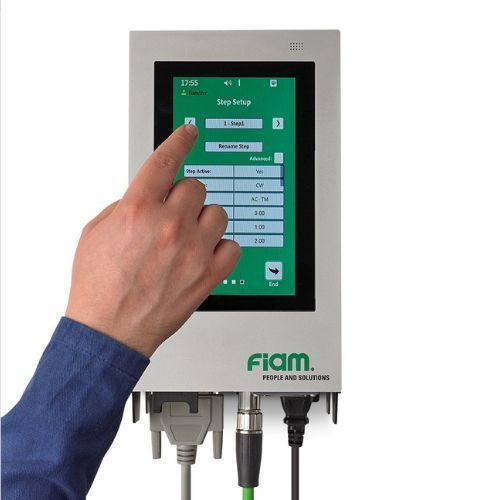

Unité de contrôle de serrage E-TCS

programmablenumériqueà écran tactile

UNITÉ D'ALIMENTATION ET CONTRÔLE
L'unité E-TCS alimente et pilote toutes les fonctions de l'outil électrique de vissage E MCB connecté. Elle offre une programmation avancée et un contrôle précis de chaque phase de vissage avec visualisation temps réel sur écran tactile couleur. Conçue pour l'assemblage industriel et l'intégration INDUSTRY 4.0, elle permet l'interconnexion avec les systèmes de gestion d'usine pour l'échange de données, la visualisation, la supervision et la gestion à distance des processus de vissage.

VISUALISATIONS

• Visualisation complète du cycle de vissage
• Affichage instantané du COUPLE / ANGLE / TEMPS
• Graphiques des données de vissage
• Indication du résultat via changement de couleur d'affichage et signaux lumineux sur l'outil
• 200 derniers enregistrements de logs de vissage
• 200 derniers diagrammes de vissage

PROGRAMMATION

• Programmation poka-yoke directement sur l'écran tactile couleur
• 100 Jobs configurables, rappelables depuis le panneau opérateur
• 100 Tasks configurables par Job
• 12 Steps configurables par Task
• 3 stratégies de vissage sélectionnables dans les Steps :
  • Torque Control – Angle Monitoring (TC-AM)
  • Angle Control – Torque Monitoring (AC-TM)
  • Torque and Angle Control (AC and TC)
• Programmation WIZARD : configuration guidée du Job au Step
• Écrans de programmation en anglais (EN) et italien (IT)
• Écrans de test I/O : forcer les états d'entrées/sorties depuis l'unité pour diagnostic/collaud

AUTRES TYPES DE CONTRÔLE DU CYCLE DE VISSAGE

• Vissage horaire ou antihoraire (configurable)
• Contrôle couple mini / maxi
• Contrôle angle mini / maxi
• Contrôle temps mini / maxi
• Couple seuil pour lecture et surveillance de l'angle
• Calcul en temps réel de Cm et CmK
• Comptage des vis et limites de ré-vissage par vis en cas de NOK
• Vitesse et direction de dévissage paramétrables
• Réduction de vitesse lors du vissage avec couple/vitesse finale configurables (downshift)
• Temps de maintien pour conserver le couple pendant une durée réglable
• Durée de la rampe d'accélération

MÉMOIRE ET EXPORTATION DES DONNÉES

• Logs exportables via Fieldbus (ex. PROFINET, MODBUS TCP, ETHERNET/IP)
• Import/export des programmes de vissage
• Données stockables sur carte SD amovible pour sauvegarde et export
• Capacité système : plus d'1 million de vissages

CARACTÉRISTIQUES

• Reconnaissance automatique de l'outil connecté et de ses paramètres
• Connecteur I/O : 8 entrées / 8 sorties, librement programmables (10 + 8 fonctions assignables)
• Port Fieldbus pour réseaux industriels courants
• Port USB pour mises à jour firmware et import/export de programmes/logs
• Port SD pour carte SD amovible (programmes et logs)
• Plusieurs niveaux d'autorisation protégés par mot de passe (jusqu'à 4 utilisateurs)
• Câble d'alimentation fourni
• Horloge date/heure intégrée
• Tension d'alimentation : 100–240 Vac (120V~230V ±10% 50–60 Hz)

APPLICATIONS
Adaptée à l'automatisation des processus de vissage dans les secteurs industriels : automobile, aéronautique, électroménager, électromécanique. Offre flexibilité d'assemblage, traçabilité complète des données et réduction des coûts par diminution des pièces rebutées.

DONNÉES TECHNIQUES
Modèle : E-TCS
Référence : 686200210
Dimensions (mm) : H 279 x L 153 x P 172.5
Compatible avec : E MCB (moteurs visseuse / tournevis électriques)
Entrées : 8
Sorties : 8
Tension d'alimentation (Vac) : 100–240
Type : Unité d'alimentation et de contrôle
Poids : 3,7 kg

CARACTÉRISTIQUES / SPÉCIFICATIONS TECHNIQUES

• Modèle : E-TCS
• Code produit : 686200210
• Dimensions : H 279 x L 153 x P 172.5 mm
• Compatibilité : E MCB
• Entrées : 8 / Sorties : 8
• Écran tactile couleur pour visualisation et programmation
• Connectivité Fieldbus : PROFINET, MODBUS TCP, ETHERNET/IP
• Mémoire : SD-card amovible, USB (import/export) ; capacité > 1 000 000 vissages
• Gestion utilisateurs : jusqu'à 4 niveaux protégés par mot de passe
