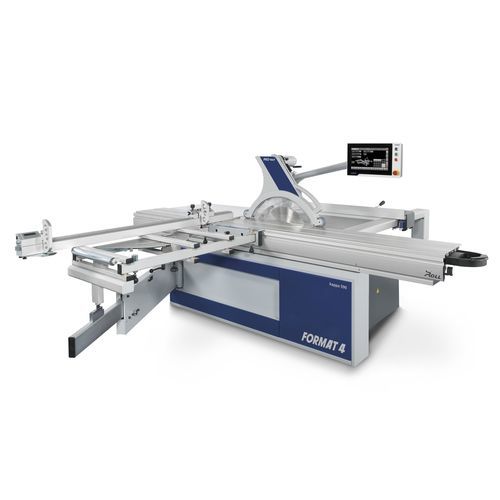

Scie circulaire kappa 590 e-motion

à panneauxà formathorizontale

Aperçu
Scie à panneaux ingénieuse à double pivot pour réaliser des coupes d'angle dans toutes les positions. Avec des détails innovants, le kappa 590 établit une nouvelle référence pour les scies à panneaux sur table coulissante de la classe premium. La machine intègre une nouvelle unité à double pivot offrant un angle de rotation total de 92° et une hauteur de coupe maximale de 202 mm (avec une lame Ø 550 mm). Le kappa 590 est équipé d'un moteur synchrone haute efficacité à vitesse réglable en continu et d'une transmission par courroie Poly-V. Tous les axes de la machine sont pilotés de manière ergonomique via un écran tactile central 15" avec interface graphique interne, de nombreux programmes prédéfinis, interface USB et connexion réseau préparée.

Caractéristiques clés

• Inclinaison de la lame +/-46° (unité de scie circulaire à double pivot)
• Unité à double pivot avec angle de rotation total de 92°
• Hauteur de coupe jusqu'à 202 mm (avec lame Ø 550 mm)
• Moteur synchrone haute efficacité avec vitesse réglable en continu (2 000–5 000 tr/min)
• Unité de commande centrale par écran tactile 15" avec interface graphique
• Préparée pour optimisation automatique des découpes et connexion réseau
• Commande du groupe de rainurage sur 3 axes avec position de parking (option)
• Contrôle de position du guide parallèle et nombre illimité de positions de rangement des outils
• Séquences de coupe complètes programmables et importables
• Fonctions de coupe additionnelles et programmes prédéfinis (feuillures, rainures, encoches, coupes d'angle, coupes obliques, faux onglets, coupes composées, encoches en V dissimulées, pannes de toit, arbalétriers et diverses formes géométriques)

Points forts / Solutions premium

• Table coulissante “X-Roll” avec garantie 10 ans pour guidage précis, fluide et sans jeu durant toute la durée de vie
• Hauteurs de coupe importantes en standard dans la classe premium (202,0 / 140,8 / 118,7 mm pour 90° / +45° / -45°)
• Unité de scie Format4 TOP : arbre doublement monté dans un carter en fonte massive pour des performances élevées sans vibrations
• Option de changement de lame sans outil (« Easy-Lock ») et système alternatif Quick-lock mono-outil
• Position de parking de l'unité de rainurage pour l'utilisation de lames principales de grand diamètre et protection par résine de la lame de rainurage
• Équipement de pulvérisation optionnel pour l'usinage des métaux non ferreux et des plastiques (pulvérisation de lubrifiant/huile sur la lame)
• Affichage LED rouge optionnel pour l'état de fonctionnement de l'unité de rainurage
• Capot supérieur de la lame avec extraction optimisée des poussières et guidage linéaire réglable
• Compartiment outil avant optionnel avec LED pour le stockage de lames et de séparateurs

Variantes / Commandes
Le kappa 590 est disponible en différentes variantes de commande (exemples présentés : e-motion et x-motion) et en plusieurs packages de configuration et versions à longerons pour répondre aux besoins de production spécifiques. La variante e-motion est montrée avec la commande « e-motion » ; la variante x-motion propose une fonctionnalité de contrôle alternative et certaines configurations optionnelles de hauteur de coupe différentes.

Logiciel & Productivité
Le logiciel interne fournit une interface graphique avec de nombreux programmes de coupe prédéfinis et la possibilité d'importer et d'exporter des séquences de coupe via USB. De nombreux programmes prédéfinis (par exemple : pyramide, diverses formes géométriques et coupes composées complexes) favorisent des flux de production rapides, répétables et une optimisation des découpes.

Caractéristiques / spécifications techniques

• Famille de modèle : kappa 590
• Inclinaison de la lame : +/-46° (double pivot)
• Angle de rotation total du double pivot : 92°
• Hauteur de coupe maximale (avec lame Ø 550 mm) : 202 mm (90°) ; 140,8 mm (+45°) ; 118,7 mm (-45°)
• Moteur : moteur synchrone haute efficacité à vitesse réglable en continu (env. 2 000–5 000 tr/min)
• Transmission : entraînement moderne par courroie Poly-V
• Commande : écran tactile central 15" (interface graphique), variantes incluent e-motion et x-motion
• Groupe de rainurage : unité de rainurage 3 axes « Control », adaptation automatique aux données outil, option position de parking
• Table coulissante : système à roulements « X-Roll » (garantie 10 ans)
• Capacité de délignage : (plages typiques) env. 39 3/8" – 62 63/64" (selon modèle/variante)
• Longueur de coupe : env. 86 5/8" – 145 11/16" (selon modèle/variante)
• Changement d'outil : changement de lame sans outil Easy-Lock (option) et alternative Quick-lock
• Extraction : capot supérieur de lame avec extraction des poussières sous la table ; conception optimisée des canaux d'extraction
• Options : unité de pulvérisation pour métaux non ferreux/plastiques, affichage LED pour rainurage, compartiment outil avant avec LED, déverrouillage à distance du capot supérieur
• Logiciel / connectivité : interface USB, préparation connexion réseau, optimisation de coupe ARDIS prise en charge
