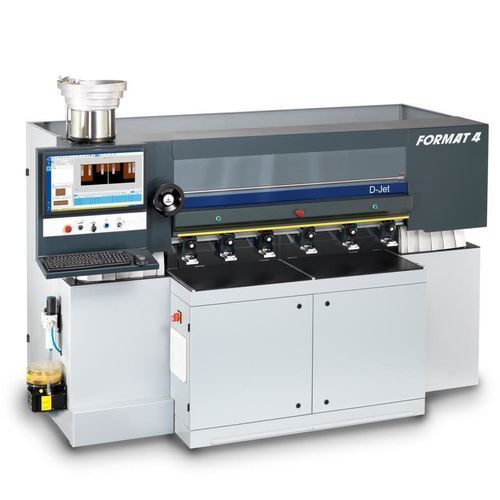

Centre d'usinage CNC vertical D-Jet

pour le boisde perçage

Présentation
Le Format4 D-Jet est un centre d'usinage CNC pour perçage et insertion de tourillons, conçu pour la production industrielle d'éléments d'ameublement avec un faible encombrement ou pour une utilisation autonome en atelier spécialisé. La machine offre une emprise réduite (env. 3,5 m²), un fonctionnement pendulaire pour un débit élevé et des options d'automatisation intégrées.

Avantages

• Commande tactile 24" intuitive pour une exécution rapide des programmes
• Traitement flexible des assemblages et connecteurs avec modules optionnels
• Faible encombrement permettant une organisation dense des lignes de production
• Fonctionnement pendulaire : jusqu'à quatre pièces traitées simultanément
• Insertion automatique des tourillons/ancrages via chargeur oscillant de grande capacité

Caractéristiques clés

• Tête de perçage DH6 : 3 broches verticales, 3 broches horizontales, 1 scie à rainurer en direction X
• Fonctionnement pendulaire standard avec 2 zones de travail ; 4 zones disponibles sur demande
• Serreurs de pièces : 4 en standard (6 en option)
• Insertion automatique tourillons/ancrages : chargeur oscillant ; diamètres standard 8 mm (options 5, 6, 10 mm) ; longueurs 20–40 mm ; réglage de longueur sans outil
• Graissage central automatique pour les chariots guidés X, Y, Z et les broches porteuses
• Table en résine phénolique et extensions de table disponibles pour panneaux lourds/grands
• Guidages linéaires : guides durcis & polis avec billes recirculantes ; axe X par crémaillère cambrée ; Y/Z par vis à bille polie
• Logiciel F4®Integrate : F4Toolbox (bibliothèque d'outils), F4Create (CAM) et F4Operate (pilotage)
• Barre de marche-pied ergonomique intégrée à l'avant

Fonctionnement / Zone de travail

• Conçu pour un fonctionnement pendulaire productif (2 zones standard ; 4 en option)
• Drafts rétractables permettant le traitement jusqu'à 2800 mm long/large et 80 mm de hauteur (zone large standard jusqu'à 1400 mm ; extensible à 2800 mm)
• Dimensions minimales traitables sur la grande zone : longueur/largeur ≥ 20 mm, hauteur ≥ 10 mm

Applications

• Production industrielle d'ameublement en complément de lignes de nesting CNC ou en machine autonome
• Usinage et insertion de divers systèmes de tourillons/ancrages et connecteurs spécialisés (ex. Lamello Clamex P, OVVO/Lockdowel) avec unités supplémentaires optionnelles

Spécifications techniques

• Marque : Format4 (marque premium du groupe Felder)
• Modèle : D-Jet
• Emprise : env. 3,5 m² (conception peu encombrante)
• Tête de perçage (DH6) : 3 broches verticales, 3 broches horizontales, 1 scie à rainurer en X
• Serreurs : 4 standard (6 en option)
• Insertion tourillons/ancrages : chargeur oscillant automatique ; longueurs 20–40 mm ; diamètre standard 8 mm (options 5/6/10 mm)
• Dimensions maximales pièces : standard jusqu'à 1400 mm long/large (optionnel jusqu'à 2800 mm), hauteur jusqu'à 80 mm
• Dimensions minimales (grande zone) : 20 mm long/large, 10 mm hauteur
• Table : résine phénolique ; extensions disponibles
• Commande : écran tactile 24" ; logiciel F4®Integrate (bibliothèque outils, CAM, pilotage)
• Graissage : graissage central automatique pour guidages X, Y, Z et broches
• Guidages/Positionnement : guides linéaires durcis & polis avec billes recirculantes ; crémaillère cambrée sur X ; vis à billes polie sur Y/Z
• Options : 4 zones de travail, unités Lamello/Lockdowel/OVVO, extensions de table et packs d'automatisation
