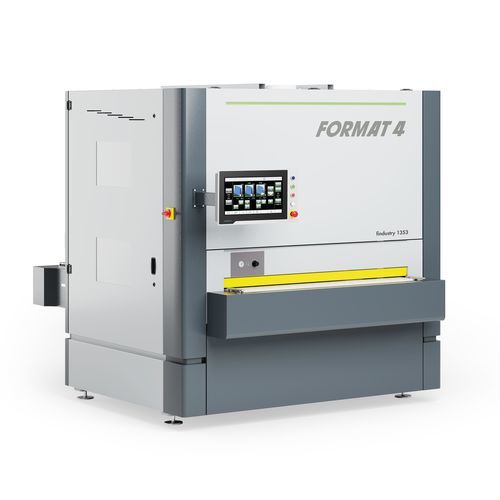

Ponceuse à rouleaux findustry 1353

à bande largestationnaireélectrique

Aperçu
Les ponceuses à bande large FORMAT4 findustry (modèles 1352 | 1353 | 1354) sont des machines industrielles modulaires, configurables selon les exigences de production. Les machines peuvent être équipées de deux, trois ou quatre unités de traitement afin d'adapter la machine à l'application et garantir la qualité de surface et le rendement de production.

Confort d'utilisation / Commande
La machine est équipée d'une commande 18" smartouch montée sur bras articulé pour une utilisation intuitive. La hauteur d'entrée se règle par pas de 0,1 mm. La mesure d'épaisseur automatique optionnelle (TDP) et la mesure d'épaisseur sans fil facilitent le réglage. La hauteur fixe de la table d'entrée est de 900 mm pour une manutention ergonomique et une intégration facile en ligne de production.

• Écran 18" smartouch sur bras articulé
• 100 emplacements mémoire programmes
• Commande des unités, réglage de la vitesse d'avance, réglage de la hauteur de ponçage par pas de 0,1 mm
• Réglage des paramètres des coussins de ponçage, intervalles de maintenance et messages d'erreur en clair

Configuration & Modules
La conception modulaire permet des configurations sur mesure avec divers modules de traitement et packs de finition. Modules et options typiques : agrégat à rouleau de contact, unité rabot/cutterblock, unité de ponçage combinée, unité Superfinish, unités de coussin de ponçage (EP/ESC), agrégat de ponçage à bande transversale, unité de ponçage planétaire, chaussures de pression, table à vide, rallonges de table à rouleaux, table d'alimentation à hauteur fixe et équipement de brossage. Mesure d'épaisseur sans fil et option Thickness Detection Professional (TDP) disponibles pour un réglage automatique et précis de la hauteur.

• Équipable modulairement avec 2 / 3 / 4 unités selon modèle
• Options : tête rabot (cutterblock), unité Superfinish, agrégat de ponçage à bande transversale, unité de ponçage planétaire, équipement de brossage
• Semelle segmentée électro-pneumatique "silicon-Tec" pour une pression de ponçage optimisée
• Coussins de ponçage électro-pneumatiques pour éviter de traverser les placages

Variantes de modèle (comparaison)
Principales différences selon le modèle :

• findustry 1352 — équipé modulairement de deux unités (ex. : unité à bande transversale, module rouleaux de contact, unité combinée, Superfinish, unités de coussin, cutterblock)
• findustry 1353 — équipé modulairement de trois unités (unité à bande transversale, module rouleaux de contact, unité combinée, Superfinish, unités de coussin, cutterblock)
• findustry 1354 — équipé modulairement de quatre unités (unité à bande transversale, module rouleaux de contact, unité combinée, Superfinish, unités de coussin, cutterblock)

Performances & Avancement
Paramètres de performance et d'avance utiles pour la planification :

• Plage de hauteur de ponçage (machine) : 3–170 (200) mm
• Largeur de ponçage : 1 350 mm
• Vitesse d'avance : variable — typiquement 2,8–20 m/min
• Vitesse de coupe unité Superfinish : 2,4–19 m/s ; bande 1370 x 2620 mm
• Vitesse de coupe agrégat à bande transversale : 3–22 m/s ; bande 150 x 5000 mm

Détails importants / Points forts

• Performance industrielle avec forte modularité pour répondre aux exigences de finition et d'efficacité
• Hauteur de table d'entrée fixe (900 mm) et table d'alimentation pour un travail ergonomique
• Option table à vide pour pièces fines, petites ou lisses
• Rallonges de table à rouleaux disponibles pour entrée et sortie
• Chaussures de pression pour pression uniforme et réduction de la longueur minimale des pièces
• Mesure d'épaisseur sans fil pour mesurer en amont et transfert de données sans fil

Détails (composants & fonctions)

• Agrégat rouleau de contact : rouleau profilé (D = 180 mm, 85° shore) pour une calibration précise
• Tête rabot/cutterblock : en option comme première unité pour des performances d'enlèvement élevées ; activation via la commande centrale
• Agrégat coussin de ponçage : coussin électro-pneumatique s'abaisse à la hauteur exacte pour éviter de traverser les placages
• Unité de ponçage combinée : diamètre rouleau 140 mm pour calibration du bois massif ; adaptée au ponçage intermédiaire avant laques
• Semelle segmentée électro-pneumatique "silicon-Tec" : largeur de segment 27 mm, technologie silicone, pression réglable par pas de 0,1 bar
• Unité Superfinish : revêtement feutre (bande en chevron) pour pression de ponçage plus douce sur laques/haute brillance ; oscillation électro-pneumatique de la bande
• Agrégat à bande transversale : équipement standard pour surfaces laquées/haute brillance ; élimine les fibres relevées traversant le fil
• Unité de ponçage planétaire LACQUER : finition parfaite pour fibres croisées ; brosses remplaçables en système planétaire
• Chaussure de pression : pression uniforme contre la table d'avance pour pièces fines et réduction de la longueur minimale
• Commande 18" smartouch : bras articulé, 100 emplacements mémoire, réglage de vitesse d'avance, hauteur de ponçage par pas de 0,1 mm
• Mesure d'épaisseur sans fil : mesure automatique transférée sans fil ; profondeur de ponçage réglée via roue de réglage
• Option Thickness Detection Professional (TDP) : capteurs fibre optique et laser pour ajuster automatiquement la hauteur de passage en déduisant l'enlèvement de matière souhaité
• Table d'alimentation à hauteur fixe : vitesse d'avance réglable depuis la commande (2,8–20 m/min)
• Table à vide : maintien des pièces via trous de bande d'entraînement pour pièces petites/lisses/fines
• Rallonges de table à rouleaux : rallonges en entrée et sortie en option
• Équipement de brossage : brossage côté sortie optionnel pour nettoyage, polissage ou structuration

Caractéristiques techniques

• Famille de produit : FORMAT4 findustry
• Modèle : findustry 1353 (variantes : 1352, 1354)
• Largeur de ponçage : 1 350 mm
• Hauteur de ponçage (réglable) : 3–170 (200) mm
• Vitesse d'avance (variable) : 2,8–20 m/min
• Unités : configurables — 2 / 3 / 4 unités (selon modèle)
• Commande : 18" smartouch avec bras articulé, 100 emplacements programmes, incréments de hauteur 0,1 mm
• Hauteur standard table d'entrée : 900 mm
• Options : mesure d'épaisseur sans fil, Thickness Detection Professional (TDP), table à vide, rallonges de table à rouleaux, chaussures de pression, unité Superfinish, agrégat à bande transversale, unité de ponçage planétaire, équipement de brossage
• Vitesse de coupe unité Superfinish : 2,4–19 m/s (bande 1370 x 2620 mm)
• Vitesse de coupe bande transversale : 3–22 m/s (bande 150 x 5000 mm)
• Largeur de segment semelle segmentée électro-pneumatique : 27 mm ; pression réglable par pas de 0,1 bar
