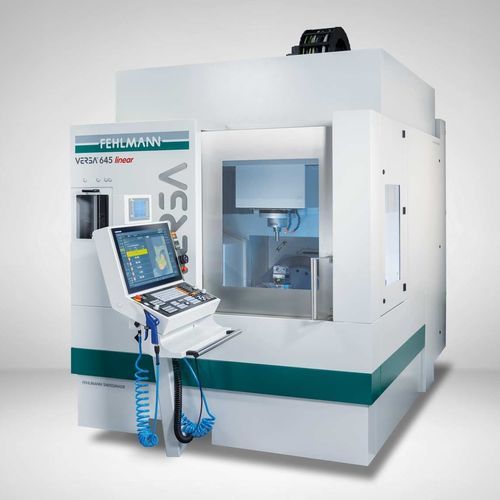

Centre d'usinage 3-5 axes VERSA® 645 linear

verticalpour acierpour matériaux durs et cassants

Présentation
La série FEHLMANN VERSA (VERSA 645/643 linear, VERSA 745/743, VERSA 945/943) associe le fraisage sur matériaux durs et la rectification en coordonnées sur une seule machine. Cette combinaison permet de choisir, au cas par cas, la stratégie d'usinage la plus efficace sans repiquer la pièce, réduisant les temps de cycle tout en conservant la précision.

Avantages de la combinaison fraisage dur et rectification en coordonnées

• Une seule machine pour deux procédés : fraisage dur et rectification en coordonnées
• Serrage unique pour fraisage et rectification — suppression des opérations de rebrayage et réduction des erreurs de positionnement
• Réduction des délais grâce à l'enchaînement des opérations sur la même machine
• Réutilisation d'un réglage haute précision : investir une fois dans la précision pour profiter des deux procédés
• Meilleure fiabilité du procédé et productivité accrue
• Le pré-fraisage avant rectification garantit un premier contact correct et élimine les variations d'enlèvement dues aux déformations après traitement thermique
• Qualité de surface et conformité géométrique constantes grâce au choix stratégique des séquences et au dressage automatique de la meule
• Programmation NC simplifiée : les cycles de rectification (mouvement pendulaire, dressage) s'intègrent au même programme après le fraisage

Chargement de pièces – automatisation
Le design compact de la VERSA facilite son intégration à l'automatisation. Une porte de chargement automatique côté droit permet la liaison avec robots ou convoyeurs. L'aire de travail reste accessible par l'avant pour les opérations d'installation et la surveillance. La gestion des palettes peut être assurée par la commande machine ou par le FEHLMANN MCM™ selon le nombre de palettes et la diversité des pièces.

FEHLMANN MCM™ (Milling Center Manager)
Le système de gestion FEHLMANN pilote et supervise machine et robot. Une table de tâches sous Windows permet de définir séquences d'usinage, origines et paramètres. L'opérateur peut modifier ordre ou paramètres en cours d'exécution. Fonctions : surveillance casse-outil, détection d'erreurs de programme CN, journalisation des événements. Plateforme ouverte basée sur Windows facilitant l'intégration réseau.

Options

• Système d'arrosage haute pression avec alimentation par broche et convoyeur à copeaux
• Systèmes de mesure outil/pièce (palpeurs, laser)
• Lubrification minimale intégrée (MQL) pour usinage HSC
• Systèmes de serrage point zéro et interfaces d'automatisation

Vidéos

• Vidéo MP4 intégrée : démonstration de rectification et d'usinages sur VERSA
• Exemples de rectification
• Finitions avec fraises tonneau/coniques et High Dynamic Cutting
• Fraisage dur simultané 5 axes, perçage/taraudage, usinage du graphite

Caractéristiques / spécifications techniques

• Type de machine : centres combinés de fraisage dur et rectification en coordonnées (série VERSA)
• Modèles : VERSA 645/643 linear, VERSA 745/743, VERSA 945/943
• Fonctionnalité : fraisage dur et rectification intégrés sur une seule machine
• Prédisposition à l'automatisation : porte latérale, gestion palettes ou FEHLMANN MCM™
• Commande et supervision : FEHLMANN MCM™ pour gestion d'ordres et palettes
• Options : arrosage haute pression via broche, convoyeur à copeaux, palpeurs/mesure laser, MQL, serrage point zéro
• Applications : usinage de précision, outillage et moules, pièces en matériaux durs
• Points clés : serrage unique pour fraisage/rectification, dressage automatique, intégration des opérations dans un même programme NC
