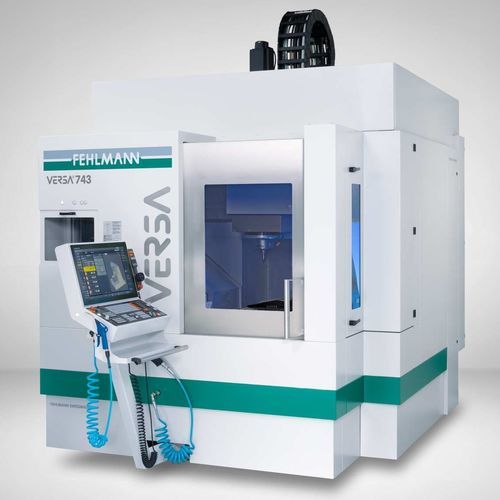

Centre d'usinage CNC 3 axes VERSA® 743
verticalà colonne mobileà table fixe

centre d'usinage CNC 3 axes
centre d'usinage CNC 3 axes
centre d'usinage CNC 3 axes
centre d'usinage CNC 3 axes
Ajouter à mes favoris
Ajouter au comparateur

Plus d'informations sur le site de FEHLMANN

Caractéristiques

Nombre d'axes
3 axes
Orientation de la broche
vertical
Structure
à colonne mobile, à table fixe
Nombre d'outils
42 outils, 112 outils, 600 outils, 74 outils
Autres caractéristiques
de haute précision, haute rigidité
Course X

500 mm
(20 in)

Course Y

650 mm
(26 in)

Course Z

420 mm
(17 in)

Vitesse de rotation

Min: 50 rpm
(314 rad.min-1)

Max: 38 000 rpm
(238 761 rad.min-1)

Puissance

13,7 kW, 25 kW, 26,3 kW
(18,63 hp, 33,99 hp, 35,76 hp)

Vitesse d'avancement axe X

Min: 1 mm/min
(0 in/s)

Max: 50 000 mm/min
(33 in/s)

Vitesse d'avancement axe Y

Min: 1 mm/min
(0 in/s)

Max: 50 000 mm/min
(33 in/s)

Vitesse d'avancement axe Z

Min: 1 mm/min
(0 in/s)

Max: 50 000 mm/min
(33 in/s)

Charge max. de la table

800 kg, 1 000 kg
(1 764 lb, 2 205 lb)

Poids total

10 000 kg
(22 046,23 lb)

Longueur hors tout

2,7 m
(8'10" )

Largeur hors tout

2,4 m
(7'10" )

Hauteur totale

3,3 m
(10'09" )

Description

Ce centre d'usinage 3 axes avec table fixe et commande Heidenhain CNC offre une large surface de serrage de 770 x 660 mm. Des pièces jusqu'à 800 kg peuvent être usinée sur 3 axes en mode dynamique et avec une grande précision. Le centre d'usinage VERSA 743 combine une technologie de pointe avec des fonctionnalités déjà expérimentées. Grande rigidité et précision dynamique maximale grace à sa structure en fonte grise, sa conception thremo-symétrique et le fait que seulement deux axes sont du coté de l’outil. L'intégration de solutions d'automatisation standardisées ainsi que personnalisées est une évidence pour nos centres d'usinage. Le centre d'usinage FEHLMANN VERSA 743 est conçue de manière conséquente pour une précision maximale. Les pièces refroidies du chariot et la structure de la machine également refroidie empêchent le processus de chauffage indésirable à long terme. L'axe X est protégé sur toute la longueur du banc pour assurer une stabilité exceptionnelle.
