Module sans fil autonome à faible consommation HY0025

sur CIBluetoothcompact

Aperçu

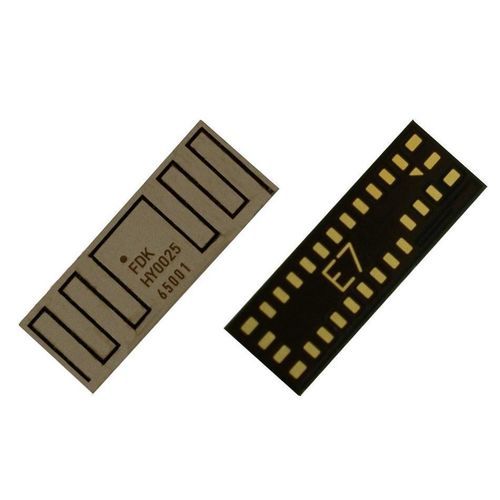

Nom du modèle : HY0025 (en développement). Module Bluetooth Low Energy ultra-compact avec antenne fente intégrée dans un boîtier blindé ; conçu pour minimiser l'emprise au niveau carte et permettre une grande flexibilité de routage PCB.

Caractéristiques

• Module ultra-compact avec antenne fente intégrée dans un boîtier blindé
• Empreinte au niveau carte minimisée
• Grande flexibilité de pattern PCB pour faciliter la conception
• Plusieurs certifications réglementaires obtenues ou prévues
• Channel Sounding pour des mesures de distance à haute précision

Fiche produit

• Bluetooth v6.0 — LE 2M, LE Coded, Channel Sounding
• SoC : Nordic nRF54L15
• CPU : Arm® Cortex®-M33, 128 MHz
• Mémoire : 1,5 Mo NVM / 256 Ko RAM
• Oscillateurs à quartz intégrés : 32 MHz et 32,768 kHz
• Composants DC-DC et LC intégrés

Applications

• Objets connectés portables (wearables)
• Équipements de santé
• Télécommandes
Points d'extrémité IoT
• Balises (beacons)
• Périphériques informatiques

Spécifications
Version Bluetooth : v6.0
Puce Bluetooth intégrée : Nordic nRF54L15
CPU : Arm Cortex-M33, 128 MHz
Mémoire : 1,5 Mo NVM / 256 Ko RAM
Puissance TX : +8 dBm
Sensibilité RX : -96 dBm (1 Mbps)
Courant TX (DC-DC) : 9,8 mA (1 Mbps, +8 dBm)
Courant RX (DC-DC) : 3,4 mA (1 Mbps)
Multi-protocoles : 802.15.4, Thread®, Zigbee®, Matter™
GPIO : 15 GPIO + nRESET
Interfaces / Périphériques : NFC, SPI, I2C, I2S, UART, PDM, QDEC, PWM, ADC 14 bits
Horloge haute fréquence : Quartz 32 MHz intégré
Horloge basse fréquence : Quartz 32,768 kHz intégré
Composants LC pour DC-DC : Intégrés
Plage de température de fonctionnement : -40°C à +105°C
Plage de tension d'alimentation : 1,7 V à 3,6 V
Dimensions : 3,5 x 10,0 x 1,3 mm
Boîtier : LGA 29 broches
Certification / Homologation : Japon (MIC) ; États-Unis (FCC) (prévu) ; Canada (ISED) (prévu) ; ETSI EN300 328 V2.2.2 (prévu) ; Bluetooth (prévu)

Caractéristiques / Spécifications techniques

• Modèle : HY0025
• Bluetooth : v6.0 (LE 2M, LE Coded, Channel Sounding)
• SoC : Nordic nRF54L15
• CPU : Arm Cortex-M33, 128 MHz
• Mémoire : 1,5 Mo NVM / 256 Ko RAM
• Oscillateurs : Quartz 32 MHz et 32,768 kHz intégrés
• Alimentation : DC-DC intégré et composants LC
• RF : Puissance TX +8 dBm ; sensibilité RX -96 dBm (1 Mbps)
• Consommation : TX 9,8 mA ; RX 3,4 mA (DC-DC, 1 Mbps)
• Protocoles : 802.15.4, Thread®, Zigbee®, Matter™
• GPIO / Interfaces : 15 GPIO + nRESET ; NFC, SPI, I2C, I2S, UART, PDM, QDEC, PWM, ADC 14 bits
• Plage de fonctionnement : -40°C à +105°C ; 1,7 V à 3,6 V
• Mécanique : 3,5 x 10,0 x 1,3 mm ; LGA 29 broches
