Conditionneur d'écoulement pour mesure de débit VIP Vortab®

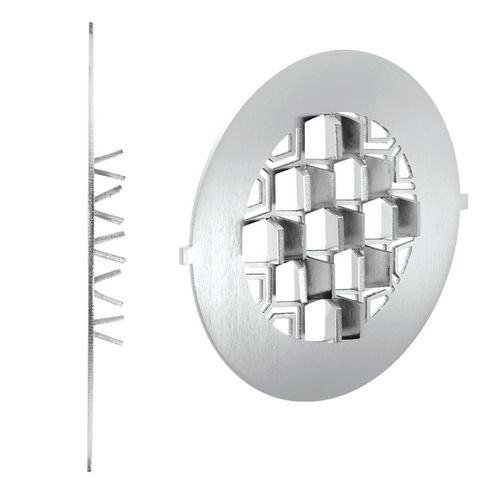

Le conditionneur de débit VIP (Vortab Insertion Panel) breveté* neutralise complètement les irrégularités du profil de débit causées par les coudes, les vannes, les soufflantes, les compresseurs et autres perturbations du débit qui se produisent couramment dans les tuyauteries et les conduits et causent des inexactitudes dans les débitmètres. Le VIP fournit un profil de débit sans tourbillon, symétrique et reproductible, ce qui est nécessaire aux débitmètres pour effectuer des mesures précises. Les conditionneurs de débit modèle VIP allient les performances supérieures scientifiquement prouvées de la technologie de conditionnement de débit à languettes Vortab à la facilité d'installation et aux économies réalisées grâce à la conception d'un panneau d'insertion. VIP est particulièrement efficace avec les technologies de débitmètre à large retour et/ou à faible sensibilité au débit (par exemple, la dispersion thermique) pour fournir un profil de débit hautement répétable dans des conditions d'écoulement laminaire, transitoire et turbulent. Applications Tuyauterie avec des lignes droites inadéquates Procédés nécessitant des profils d'écoulement répétables, symétriques et sans tourbillon Pour des tailles de tuyaux ≥ 2" [≥ 50 mm] Parfait pour les applications nécessitant une faible perte de charge Approuvé par FCI pour utilisation avec les débitmètres massiques de gaz à dispersion thermique Caractéristiques techniques Milieu de traitement : Gaz Matériaux de construction : acier inoxydable 316L ; contacter Vortab pour d'autres matériaux Taille des tuyaux : 2″ à 40″ [50 mm à 999,9 mm] standard ; dimensions supérieures disponibles - contacter Vortab Installation : Soudage en place ou montage sur bride ; ANSI ou DIN Poids d'expédition : (approximatif) 2 lbs par pouce de diamètre [0,9 kg par 25 mm] Numéro de brevet américain 9,010,994
