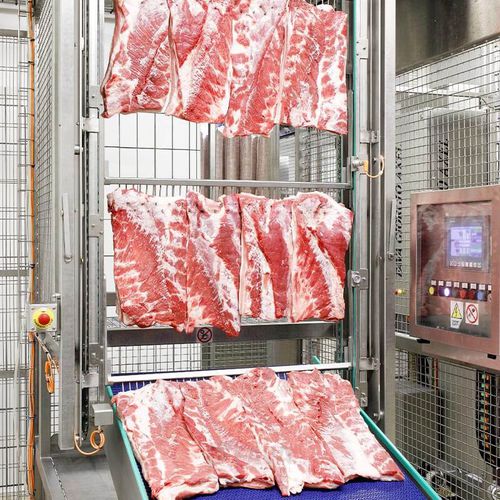

Ligne de manutention pour l'industrie agroalimentaire

automatiqueà haute productivité

L'insertion des poitrines de bacon dans les crochets de suspension est une activité pénible, avec des risques de blessures et de maladies professionnelles, et il en va de même pour les opérations de suspension sur les cadres. Les bacons sont ensuite fumés et congelés, et les opérateurs doivent les retirer des cadres, ou des arbres, et extraire les peignes pour les envoyer vers une transformation ultérieure. Notre système associe les dispositifs d'insertion et d'extraction automatiques des poitrines dans les barres d'accrochage à notre dispositif de chargement et de déchargement TFRC, qui est également utilisé pour l'accrochage des salamis. La solution s'inspire de la forme constructive de la barre de suspension, protégée comme le reste du système par des brevets internationaux, conçue pour simplifier toutes les opérations qui l'impliquent. Le système de peignage et de chargement des ventres comprend des bandes transporteuses qui introduisent les unités d'insertion dans les barres, un magasin dynamique d'où sont prélevées les barres vides, un autre pour les barres avec le produit peigné, et un robot cartésien TFRC pour cadres ou arbres qui transfère les barres vides dans le magasin dynamique et prélève les barres avec les ventres suspendus pour les charger dans les cadres, ou arbres, dès qu'ils sont vidés. Le système peut traiter jusqu'à 8 barres/1′, avec des bandes provenant d'une ou deux lignes d'alimentation, donc jusqu'à 40 bandes/1′ et le dispositif d'accrochage peut charger des systèmes continus. Le système de déchargement et d'extraction des barres des ventres comprend une unité de déchargement TFRC qui transfère les barres avec le produit suspendu, refroidi ou congelé vers une unité de stockage dynamique, puis ramasse les barres vides et les charge de manière ordonnée dans les cadres, ou arbres, pour les transférer vers la machine à laver.
